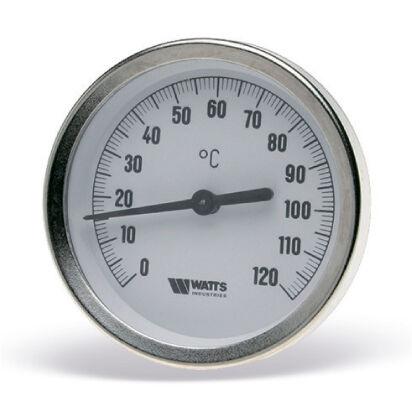

Watts F+R801 OR Ø63 0-120 °C термометр біметалевий аксіальний

Біметалеві термометри серії F+R801 призначені для вимірювання температури теплоносія в трубопроводах систем опалення, ГВС тощо. Прилад не підлягає обов'язковій сертифікації.

Біметалевий термометр являє собою пластину з двох спресованих один з одним різних металів, з різними коефіцієнтами лінійного розширення, поміщену в герметичний корпус. У разі зміни температури ця пластина деформується, причому ця деформація прямо пропорційна зміні температури. Один кінець пластини закріплений, а інший кінець повертає вал стрілки.

Технічні характеристики

• Діапазон вимірювання температури: 0 ÷ 120 °С
• Розмір корпусу: 63 мм
• Ступінь захисту: IP41

• Клас точності манометра: 2.5

  Клас точності: 2.0
• Довжина гільзи: 50, 75 або 100 мм (залежно від модифікації)
• Ø штока: 9 мм
• Ø гільзи: 11.5 мм

Матеріали

• Корпус: Цинкована листова сталь
• Кільце: Хромована листова сталь
• Скло: Акрилове скло
• Циферблат: Алюміній білий, шкала чорна
• Стрілка: Пластик чорний
• Чутливий елемент: Біметалева спіраль
• Приєднання: Аксіальне, 1/2" або 1/2NPT на заглибній гільзі

До комплекту постачання входять:

• Термометр біметалевий серії F+R801 (1 шт.),
• Паспорт (1 екз.)

Паковання та транспортування:

Під час зберігання та транспортування треба оберігати термометр від умов надмірної вологості та температури довкілля нижче -20 °C і вище 60 °C. Необхідно акуратно розпаковувати та монтувати термометр, щоб уникнути механічних пошкоджень окремих елементів. Механічне пошкодження термометра під час розпакування та монтажу робить гарантію виробника недіяльною.

Монтаж і експлуатація

Спочатку трубопровід встановлюється заглибна гільза. Потім у цю гільзу вставляється й закріплюється сам біметалевий термометр. Різь під'єднання гільзи 1/2". Не допускається експлуатація термометра за параметрів, що перевищують заданий робочий діапазон. У разі дотримання умов експлуатації термометр обслуговування не потребує.

Розшифрування умовного позначення
