Ротаметр трубний для води LZB-25 DN 25 (250-2500 л/год) 0,25-2,5 м3/год

1 979 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: LZB-25 DN 25
- +380 (48) 783-01-88отдел продаж
- +380 (66) 788-65-99отдел продаж
Ротаметр - це механічний прилад, призначений для вимірювання об'ємної витрати рідкого середовища в одиницю часу. Ротаметри можуть бути встановлені безпосередньо в трубопроводи, виконані з різних матеріалів. Також можливі варіанти монтажу ротаметров на панелі (так звані панельні ротаметри). Монтується ротаметр тільки у вертикальному положенні, при якому потік рідини проходить знизу вверх. Принцип роботи ротаметров полягає у вертикальному переміщенні поплавка вздовж корпусу ротаметра. Поплавок утримується за рахунок висхідного потоку. Положення поплавця вказує витрата рідини. На корпусі ротаметра нанесена вимірювальна шкала, откалиброванная у відповідності з діапазоном вимірювань. Шкала калібрується , м3/год (M3/H).

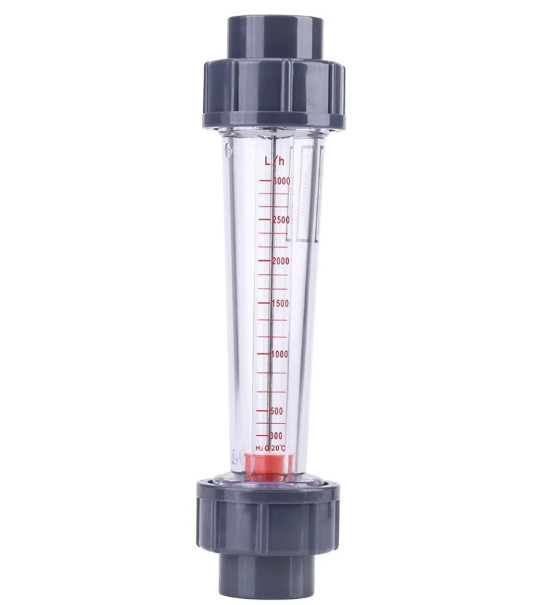

Ротаметр складається з прозорої пластикової конічної трубки і поплавця, вільно в ній плаваючого. Під дією напору рідини поплавок спливає і займає певне положення по висоті трубки. Чим більші витрати, тим вище знаходиться поплавець. Трубка отградуирована по висоті, відлік проводиться по верхньому обрізу поплавця.
Тиск: ≤1mpa
Робоча температура: 0 ~ 60 °C
Фланцеве з'єднання
Модель |
Витрата |
Розмір підключення |
LZB25 |
250-2500 л/год |
25 |
Розміри ротаметра :
L ― 230 мм
B1 ― 32 мм
B2 ― 39 мм
B3 ― 60 мм
Розрахунок поправочного коефіцієнта при вимірюванні рідин з питомою вагою відмінним від 1,0
Ротаметри відкалібровані по чистій воді при температурі 20°c (68°F). Для рідин з щільністю і в'язкістю, схожих з водою (тобто Питома вага 1,0 і в'язкість між 0,5 та 1,3 сП) дана калібрування буде достатньо точною.
У таблиці нижче приведені поправочні коефіцієнти, які повинні застосовуватися для рідин з іншим, відмінним від 1,0 питомою вагою. Помножте поправочний коефіцієнт на значення шкали води, щоб отримати фактичну витрату.
Приклад: Для рідини з питомою вагою 1,56, поправочний коефіцієнт дорівнює 0,770. Для діапазону витрати води від 100 до 1000 л / год, виправлений діапазон вимірювання від 74 до 740 л/ч. В'язкість вимірюваної середовища, при цьому повинна бути між 0,5 та 1,3 сП для стандартних шкал. В лівій колонці представлений питома вага з точністю до десятих. У верхній сходинці з точністю до сотих.
Розрахунок поправочного коефіцієнта для рідин з питомою вагою відмінним від 1,0
Питома вага |
.00 |
.01 |
.02 |
.03 |
.04 |
.05 |
.06 |
.07 |
.08 |
.09 |
Поправочний коефіцієнт |
||||||||||
0.4 |
1.647 |
1.626 |
1.605 |
1.585 |
1.565 |
1.548 |
1.529 |
1.513 |
1.495 |
1.479 |
0.5 |
1.462 |
1.447 |
1.433 |
1.418 |
1.404 |
1.391 |
1.377 |
1.364 |
1.351 |
1.339 |
0.6 |
1.326 |
1.316 |
1.304 |
1.292 |
1.282 |
1.271 |
1.259 |
1.250 |
1.239 |
1.229 |
0.7 |
1.220 |
1.211 |
1.202 |
1.192 |
1.183 |
1.175 |
1.167 |
1.157 |
1.149 |
1.142 |
0.8 |
1.134 |
1.125 |
1.117 |
1.111 |
1.104 |
1.096 |
1.089 |
1.082 |
1.075 |
1.068 |
0.9 |
1.062 |
1.055 |
1.048 |
1.042 |
1.035 |
1.030 |
1.024 |
1.017 |
1.011 |
1.005 |
1.0 |
1.000 |
0.994 |
0.988 |
0.982 |
0.978 |
0.972 |
0.967 |
0.962 |
0.956 |
0.951 |
1.1 |
0.947 |
0.943 |
0.936 |
0.932 |
0.927 |
0.923 |
0.917 |
0.913 |
0.909 |
0.904 |
1.2 |
0.900 |
0.895 |
0.891 |
0.887 |
0.883 |
0.878 |
0.874 |
0.870 |
0.866 |
0.862 |
1.3 |
0.858 |
0.854 |
0.850 |
0.846 |
0.842 |
0.838 |
0.835 |
0.831 |
0.827 |
0.824 |
1.4 |
0.820 |
0.818 |
0.814 |
0.810 |
0.806 |
0.803 |
0.800 |
0.797 |
0.794 |
0.791 |
1.5 |
0.787 |
0.784 |
0.781 |
0.778 |
0.776 |
0.773 |
0.770 |
0.767 |
0.764 |
0.759 |
1.6 |
0.756 |
0.754 |
0.751 |
0.748 |
0.745 |
0.742 |
0.740 |
0.737 |
0.734 |
0.730 |
1.7 |
0.728 |
0.726 |
0.723 |
0.720 |
0.717 |
0.714 |
0.712 |
0.709 |
0.706 |
0.704 |
1.8 |
0.701 |
0.699 |
0.696 |
0.694 |
0.691 |
0.689 |
0.686 |
0.684 |
0.682 |
0.679 |
1.9 |
0.677 |
0.674 |
0.672 |
0.669 |
0.667 |
0.665 |
0.663 |
0.661 |
0.658 |
0.657 |
2.0 |
0.654 |
0.652 |
0.650 |
0.648 |
0.646 |
0.644 |
0.641 |
0.604 |
0.637 |
0.636 |
Питома вага (відносна густина) - це безрозмірна величина, що визначається, як відношення щільності середовища до щільності води при певній температурі і може бути виражена формулою:
УВ =Плсередовища / ПлH2O
де
УВ = питома вага середовища
Плсередовища = щільність вимірюваної середовища (кг/м3)
ПлH2O = щільність води (кг/м3)
Примітка: щільність вимірюваного середовища і води слід брати при одній і тій же температурі.
Основні | |
---|---|
Гарантійний термін | 12 міс |
Країна виробник | Китай |
Стан | Новий |
- Ціна: 1 979 ₴
