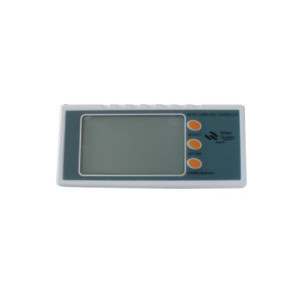

Електронний контролер СВ-2 з вбудованим TDS-метром для керування системою зворотного осмосу.

Цей контролер може бути встановлений на будь-яку систему фільтрації води за умови, що вона укомплектована підвищувальним тиском насосом і блоком живлення на 24 В.

Контролера НВ-2 безперервно моніторить якість очищеної води, керує всіма режимами роботи фільтра, завдяки автоматичним промиванням істотно збільшує термін експлуатації зворотноосмотичної мембрани, а також запобігає збиттю від можливих протікання.

Опис режимів роботи контролера.

Під'єднайте вилку шнура блока живлення до електромережі. Упродовж декількох секунд правильно встановлений контролер запуститься, а на табло зобразиться поточний режим.

Якщо тиск водопровідної води слабкий або його взагалі немає, то на дисплеї  буде відбиватися «Source» і подаватиметься звуковий сигнал.

За достатнього тиску води контролер відкриє вхідний соленоїд, запустить підвищувальну помпу та відкриє промивальний соленоїд для промивання зворотноосмотичної мембрани. Процедура промивання мембрани займе  90 секунд. На дисплеї буде відбиватися «Flush».

Після стартового промивання мембрани промивальний соленоїд перекривається й починається режим фільтрації та заповнення накопичувального бака очищеною водою. На табло контролера виводиться «Pump».

Після заповнення накопичувального бака запускається короткочасне 6-секундне промивання мембрани.

Після короткочасного промивання контролер переходить у режим очікування. На табло виводиться «Full».

Після семи годин у режимі очікування контролер запустить промивання мембрани на 60 секунд, після чого знову перейде у вихідний режим.

Такі періодичні промивання передбачені для запобігання розростанню мікроорганізмів на поверхні мембрани під час можливих тривалих простоїв фільтра.

Функція TDS-метра в контролері НВ-2.

У контролер вбудований датчик, який безперервно визначить ефективність роботи зворотноосмотичної мембрани та якість очищеної води.

В основу роботи TDS-метра закладено принцип електропровідності води. Вода в чистому вигляді (Н2О — без сторонніх домішок) абсолютно не проводить електричний струм. Чим більше у воді різних домішок, тим більша її електропровідність. TDS-метр вимірює електропровідність води, обчислює концентрацію солей  і зображає результат на табло в ppm.

1 ppm (от англ. parts per million - частей на миллион) = 1 мг/л.

Під'єднання контролера.

1. Клемна колодка з різнобарвними дротами:

- рожевий дріт – на плюсовий провід блока живлення;

- білий дріт – на мінусовий провід блока живлення;

- зелені дроти – на підвищувальній помпу (без полярності);

- чорні дроти – на вхідний соленоїд (без полярності);

- червоні дроти – на промивальний соленоїд (без полярності);

- жовті дроти — на датчик низького тиску (без полярності);

- сині дроти — на датчик високого тиску (без полярності).

2. Датчик TDS-метра встановлюється на трубку очищеної води за допомогою швидкорознімного трійника (наприклад C.C.K. 4 UT44)
