Ротаметр для води (1-7 л/хв) панельний з регулятором потоку

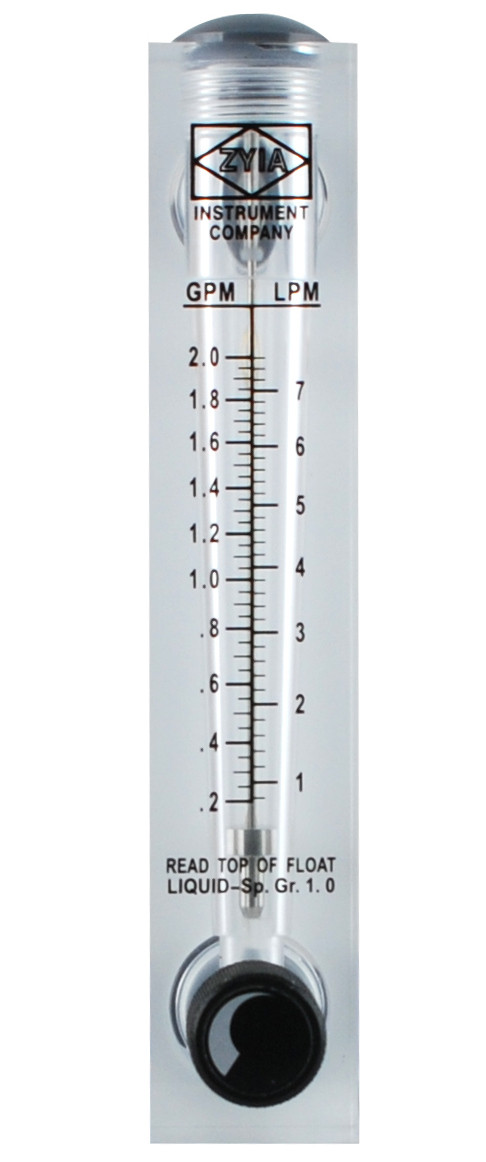

Ротаметр для води (1-7 л/хв) панельний з регулятором потоку (витратомір) LZM-15ZT-7
Ротаметр - це механічний прилад, призначений для вимірювання об'ємної витрати рідкого середовища в одиницю часу. Ротаметри можуть бути встановлені безпосередньо в трубопроводи, виконані з різних матеріалів. Також можливі варіанти монтажу ротаметров на панелі (так звані панельні ротаметри). Монтується ротаметр тільки у вертикальному положенні, при якому потік рідини проходить знизу вверх. Принцип роботи ротаметров полягає у вертикальному переміщенні поплавка вздовж корпусу ротаметра. Поплавок утримується за рахунок висхідного потоку. Положення поплавця вказує витрата рідини. На корпусі ротаметра нанесена вимірювальна шкала, откалиброванная у відповідності з діапазоном вимірювань. Шкала калібрується в л/год (LPH), м3/год (M3/H), галон/хв (GPM); л/хв (LPM).

Ротаметр складається з прозорої пластикової конічної трубки і поплавця, вільно в ній плаваючого. Під дією напору рідини поплавок спливає і займає певне положення по висоті трубки. Чим більші витрати, тим вище знаходиться поплавець. Трубка отградуирована по висоті, відлік проводиться по верхньому обрізу поплавця.

Характеристики ротаметра LZM-15ZT-7:

• Температура вимірюваного середовища: від +5 до + 50 °С,
• Витрата: 1 ― 7 л/хв (LPM); 0,2 ― 2 галон/хв (GPM)
• Підключення: ZG 1/2"
• Робочий тиск: 0,6 МПа
• Погрішність ― 4%

Ротаметри виготовлені з таких матеріалів:

• Внутрішня нитка - виконана з нержавіючої сталі 316;
• Поплавок – виконаний з 304 нержавіючої сталі;
• Прокладка – виконана з силікону;
• Фланець – виконаний з міцного поліпропілену;
• Корпус виконаний з акрилового скла.

Так само у продажу є ротаметри трубного (проточного типу.
