Ротаметр для води (2-18 л/хв) панельний з регулятором потоку

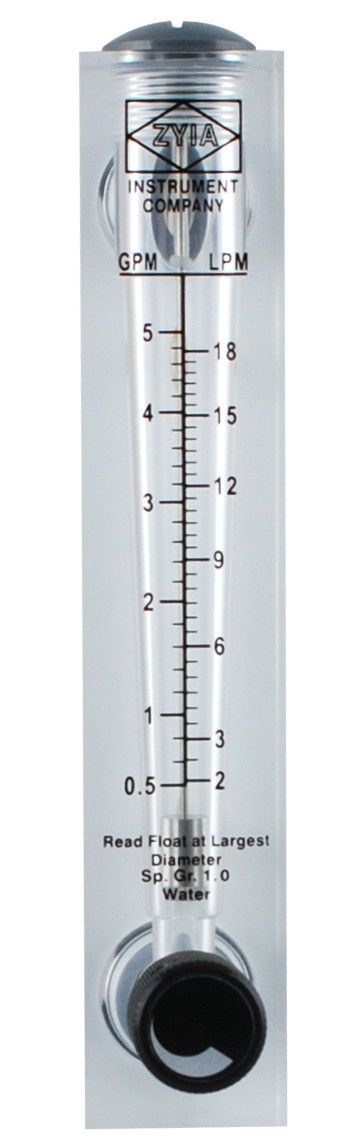

Ротаметр для води (2-18 л/хв) панельний з регулятором потоку (витратомір) LZM-15ZT-18
Ротаметр - це механічний прилад, призначений для вимірювання об'ємної витрати рідкого середовища в одиницю часу. Ротаметри можуть бути встановлені безпосередньо в трубопроводи, виготовлені з різних матеріалів. Також можливі варіанти монтажу ротаметрів на панелі (звані панельні ротаметри). Монтується ротаметр тільки у вертикальному положенні, при якому потік рідини проходить знизу вгору. Принцип роботи ротаметрів полягає у вертикальному переміщенні поплавця вздовж корпусу ротаметра. Поплавець утримується за рахунок висхідного потоку. Положення поплавця вказує на витрату рідини. На корпусі ротаметра нанесена вимірювальна шкала, калібрована відповідно до діапазону вимірювань. Шкала калібрується в л/год (LPH), м3/год (M3/H), галон/хв (GPM); л/хв (LPM).

Ротаметр складається з прозорої пластикової конічної трубки і поплавця, що вільно в ній плаває. Під впливом напору рідини поплавок спливає і займає певне положення висотою трубки. Чим більша витрата, тим вище знаходиться поплавець. Трубка відградуйована по висоті, відлік провадиться по верхньому обрізу поплавця.

Характеристики ротаметра LZM-15ZT-18:

• Температура вимірюваного середовища: +5 до + 50 °С,
• Одиниці виміру (дві шкали):
• 2 ― 18 л/хв (LPM)
• 0,5 ― 5 галон/хв (GPM)
• Підключення ―  1/2"
• Робочий тиск - 0,6 МПа
• Похибка - 4%

Разміри  ротаметрів

Модель	Розмір (мм)
	А	В	С	D	E	F	G	Н
(0.1-1GPM)	157	32	168	35	25	76	25	127
(0.2-2GPM)	157	32	168	35	25	76	25	127
(0.5-5GPM)	157	32	168	35	25	76	25	127
(1-10GPM)	234	45	226	46	33	100	37	160
(2-20GPM)	234	45	226	46	33	100	37	160
(5-35GPM)	234	45	226	46	33	100	37	160

Ротаметри виготовлені з наступних матеріалів:

• Внутрішня нитка - виготовлена з 316 нержавіючої сталі;
• Поплавець – виконаний з 304 нержавіючої сталі;
• Прокладка – виконана із силікону;
• Фланець – виконаний із високоміцного поліпропілену;
• Корпус – виконаний із акрилового скла.

 Також у продажу маємо ротаметри трубного (проточного) типу.
