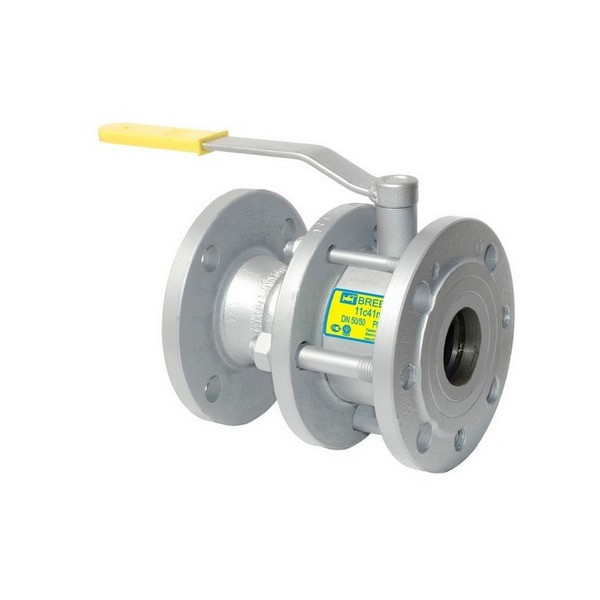

Кран фланцевий розбірний повнопрохідний 11с41п Ду 125 (125/125) Breeze
Ціну уточнюйте
- В наявності
- +380 (48) 783-01-88отдел продаж
- +380 (66) 788-65-99отдел продаж
Кран кульовий BREEZE 11с41п DN 125/125
Модель: 11с41п
Серия: BREEZE Silver
Тип з'єднання: фланець/фланець
Тип приводу: ручний
Клас герметичності: А
Робоча температура: -35....+180oС
Тиск: PN16
Робоче середовище: вода, природний газ, нефтопродукти, інертні гази...
Кран кульовий 11с41п BREEZETM – фланець/фланець, повний/стандартний прохід, PN16 є одним із найпопулярніших кранів серед широкого вибору кранів, представлених торговою маркою BREEZE. Ця популярність зумовлена чималими перевагами, як-от: будівельна довжина (у діаметрах 50, 80, 100х80, 150х100, 200х150 з'єднувальні розміри збігаються з розмірами 30с41нж, 31с41п1, 31ч6бр, 30ч6бр, 31ч6нж), можливість ремонту крана, оскільки кран має розбірний корпус. Крім діаметрів, які дають змогу замінити кран, у цій лінійці є діаметри, які мають повні прохід і задовольняють усі вимоги газових установих, установок РКХ, тепломереж тощо.

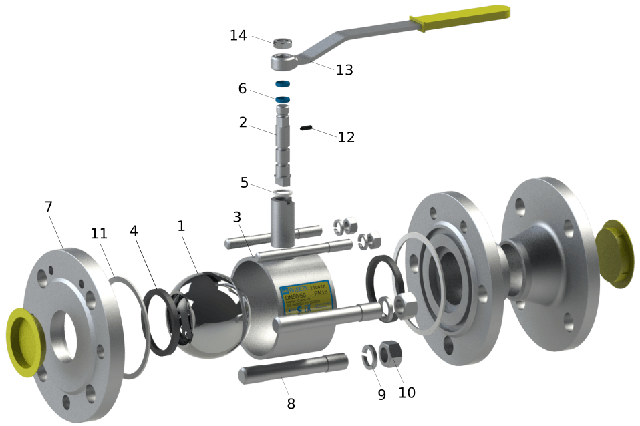

Конструкція та матеріали
| № | Деталь | Матеріал |
| 1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
| 2 | Шток | Сталь 20Х13 ГОСТ 5632 |
| 3 | Патрубок, корпус | Сталь 20 ГОСТ 1050 |
| 4 | Ущільнене кільце кулі | Фторопласт Ф4К20 ГОСТ 10007 |
| 5 | Ущільнення штока | Фторопласт Ф4 ГОСТ 10007 |
| 6 | Ущільнювальне кільце штока | Фторсилоксан |
| 7 | Фланець | Сталь 3сп ГОСТ 535 |
| 8 | Шпилька | Сталь 10 ГОСТ 1050 |
| 9 | Шайба громера | Сталь 65 г ГОСТ14959 |
| 10 | Гайка | Сталь 10 ГОСТ 1050 |
| 11 | Ущільнення корпусу | Фторопласт Ф4 ГОСТ 10007 |
| 12 | Штифт | Сталь 45Х ГОСТ 4543 |
| 13 | Ручка | Сталь 3 ГОСТ 103 |
| 14 | Гайка | ГОСТ 2526 |
Розміри
| Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
| 11.41.050-001 | 50 | 50 | 16 | 180 | 118 | 239 | 160 | 125 | 18 | 4 | 8.5 |
| 11.41.065-001 | 65 | 50 | 16 | 190 | 118 | 239 | 180 | 145 | 18 | 4 | 12.3 |
| 11.41.065-002 | 65 | 65 | 16 | 190 | 141 | 274 | 180 | 145 | 18 | 4 | 12.3 |
| 11.41.080-001 | 80 | 80 | 16 | 210 | 151 | 274 | 195 | 160 | 18 | 8 | 14.4 |
| 11.41.100-001 | 100 | 80 | 16 | 230 | 151 | 274 | 215 | 180 | 18 | 8 | 17.0 |
| 11.41.100-002 | 100 | 100 | 16 | 350 | 179 | 543 | 215 | 180 | 18 | 8 | 31.0 |
| 11.41.125-001 | 125 | 100 | 16 | 255 | 179 | 543 | 245 | 210 | 18 | 8 | 29.7 |
| 11.41.125-004 | 125 | 125 | 16 | 356 | 190 | 543 | 245 | 210 | 18 | 8 | 43.8 |
| 11.41.150-001 | 150 | 100 | 16 | 280 | 179 | 543 | 280 | 240 | 22 | 8 | 37.8 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Україна |
| Тип затвору | Кульовий |
| Умовний прохід | 125 мм |
| Робоче середовище | Газ, Нафтопродукти, Вода |
| Тип приєднання | Фланцеве |
| Мінімальна робоча температура | -35 град. |
| Максимальна робоча температура | 180 град. |
| Клас герметичності | А |
| Матеріал корпусу | Сталь |
| Привід | Ручний |
| Ручний привід | Ручка важіль |
- Ціна: Ціну уточнюйте
