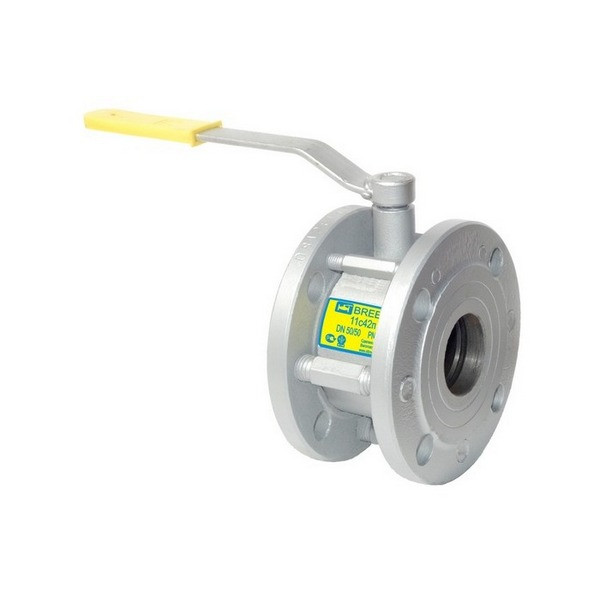

Кран фланцевий укорочений стандартнопрохідний 11с42п Ду 50 (65/50) Breeze
Кран кульовий BREEZE 11с42п DN 65/50
Модель: 11с42п
Серия: BREEZE Silver
Тип з'єднань: фланець/фланець
Тип приводу: ручний
Клас герметичности: А
Дбайлива температура: -35....+1800oС
Тиск: PN16
Робоче середовище: вода, природний газ, нефтопродукти, інертні гази...
Кран кульовий 11с42п BREEZETM — фланець/фланець , повний/стандартний прохід, PN16. Істотною відмінністю від інших кранів є мала будівельна довжина та можливість ремонту цього крана. Завдяки цим парметрам крани 11542п — ідеальне рішення для ренавації житлово-комунального господарства, а також використання в різних технологічних установках, газорозподільних щитах, вимірювальних вузлах тощо.
№ | Деталь | Матеріал |
1 | Пробка кульова | Сталь 12Х17 ГОСТ 5632 |
2 | Шток | Сталь 20Х13 ГОСТ 5632 |
3 | Патрубок, корпус | Сталь 20 ГОСТ 1050 |
4 | Ущільнене кільце кулі | Фторопласт-Ф4К20 ГОСТ 10007 |
5 | Ущільнення штока | Фторопласт-Ф4 ГОСТ 10007 |
6 | Ущільнене кільце штока | Фторсилоксан |
7 | Фланець | Сталь 3сп ГОСТ 535 |
8 | Шпилька | Сталь 10 ГОСТ 1050 |
9 | Ущільнення корпусу | Фторопласт-Ф4 ГОСТ 10007 |
10 | Штифт | Сталь 45Х ГОСТ 4543 |
11 | Ручка | Сталь 3 ГОСТ 103 |
12 | Гайка | ГОСТ 2526 |
Артикул | DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
11.42.025-001 | 25 | 25 | 16 | 66 | 80 | 165 | 115 | 85 | 14 | 4 | 2.7 |
11.42.032-001 | 32 | 32 | 16 | 73 | 86 | 165 | 135 | 100 | 18 | 4 | 3.5 |
11.42.040-001 | 40 | 40 | 16 | 84 | 110 | 239 | 145 | 110 | 18 | 4 | 4.5 |
11.42.050-001 | 50 | 50 | 16 | 93 | 118 | 239 | 160 | 125 | 18 | 4 | 6.0 |
11.42.065-001 | 65 | 50 | 16 | 99 | 118 | 239 | 180 | 145 | 18 | 4 | 7.8 |
11.42.065-002 | 65 | 65 | 16 | 119 | 141 | 274 | 180 | 145 | 18 | 4 | 8.9 |
11.42.080-001 | 80 | 80 | 16 | 125 | 151 | 274 | 195 | 160 | 18 | 8 | 9.5 |
11.42.100-001 | 100 | 80 | 16 | 125 | 151 | 274 | 215 | 180 | 18 | 8 | 12.5 |
11.42.125-001 | 125 | 100 | 16 | 170 | 179 | 543 | 245 | 210 | 18 | 8 | 22.3 |
11.42.150-001 | 150 | 100 | 16 | 170 | 179 | 543 | 280 | 240 | 22 | 8 | 27.5 |
Основні | |
---|---|
Виробник | Breeze |
Країна виробник | Україна |
Тип затвору | Кульовий |
Умовний прохід | 50 мм |
Робоче середовище | Газ, Нафтопродукти, Вода |
Тип приєднання | Фланцеве |
Мінімальна робоча температура | -35 град. |
Максимальна робоча температура | 180 град. |
Клас герметичності | А |
Матеріал корпусу | Сталь |
Привід | Ручний |
Ручний привід | Ручка важіль |
- Ціна: Ціну уточнюйте
