Технічні характеристики:
Розмір (Ду) — 32 мм
Тиск, PN (кгс/см2): 16
Матеріал корпусу: латунь
Робоче середовище: вода, пара
Температура робочого середовища (°С, max): +200
Тип з'єднання: муфтове
Керування: ручний маховик
Клас герметичності: C

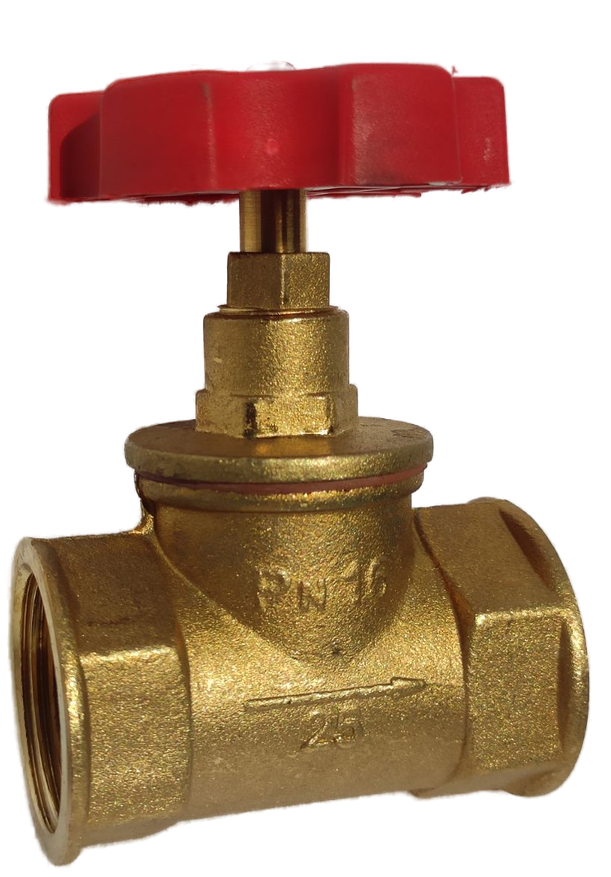

Вентиль латунний муфтовий 15б1п призначений для встановлення на трубопроводи комунального та промислового призначення діаметром 15, 20, 25, 32, 40 і 50 мм як запірний пристрій на насичену пару. Не використовується в трубопроводах, що транспортують в'язке або сильно забруднене середовище.
Відкриття або закриття вентилів відбувається через обертання маховика, що надає поступальний рух шпинделя. Шпиндель, переміщаючись, підіймається або опускає плунжер, забезпечуючи перекриття або відкриття проходного отвору для середовища в сідлі корпусу вентиля. Обертання маховика проти годинникової стрілки відкриває клапан, за годинниковою — закриває.
Перекриття подавання середовища відбувається досить швидко та нескладно завдяки невеликому ходу запірного елемента вентиля. Є можливість використовувати вентиль 15б1п не тільки як замикальний пристрій, але і як регульований. Завдяки високому гідравлому опору та проміжних положень запірного елемента можна зменшувати або збільшувати подавання потоку середовища, що дає змогу обходитися без додаткового встановлення регульованих пристроїв. Невеликі габарити вентиля дають змогу встановлювати його у важкодоступних місцях. Установлювальне положення на трубопроводі — будь-яке. Встановлювати клапан на трубопроводі треба так, щоб напрямок руху потоку середовища збігався з напрямком стрілки на корпусі.
Високий гідравлічний опір, вигідний під час регуляції потоку середовища, може загальмовувати його в будь-якому положенні, що зменшує напір і змінює внутрішні параметри системи. Якщо, у разі використання подібних вентилів, необхідно, щоб потік середовища незмінно проходив трубопроводом без втрати швидкості, потрібно збільшувати його тиск перед замикним пристроєм.
Вентиль запірний 15б1п не має відчувати навантажень від трубопроводу (вигин, стиснення, розтягнення, нерівномірність затягування кріплення). За потреби мають бути передбачені опори та компенсатори, що знижують навантаження на клапан 15б1п від трубопроводу. Несоосість з'єднуваних елементів трубопроводу не має перевищувати 3 мм за довжини відрізків 1 м плюс 1 мм на кожен наступний метр.
Основні | |
---|---|
Умовний прохід | 32 мм |
Робоче середовище | Пар, Вода |
Тип приєднання | Муфтове |
Максимальна робоча температура | 200 град. |
Клас герметичності | З |
Матеріал корпусу | Латунь |
Спосіб монтажу | Горизонтальний/вертикальний |
Привід | Ручний |
Ручний привід | Маховик |
Діаметр різьблення першого торця | 1 1/4"В |
Діаметр різьблення другого торця | 1 1/4"В |
- Ціна: Ціну уточнюйте
