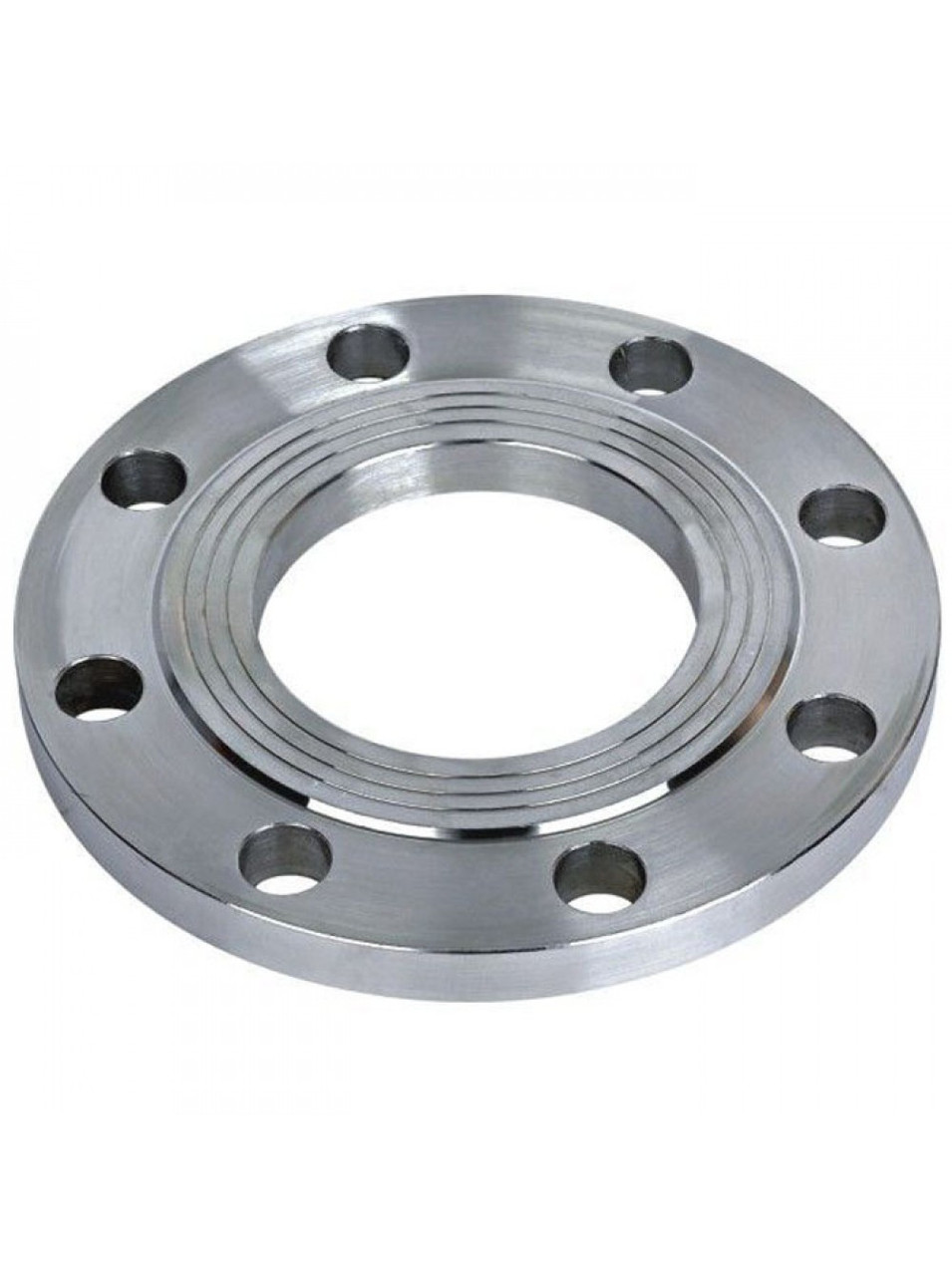

Фланець сталевий Ду 200 мм (Ру 16 барів)
Ціну уточнюйте
- В наявності
- Оптом і в роздріб
+380 (67) 482-35-88
відділ продажу
- +380 (48) 783-01-88відділ продажу
- +380 (66) 788-65-99відділ продажу
Фланець сталевий Ду 200 мм (Ру 16 барів)
Ціну уточнюйте
В наявностіповернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення
Технічні характеристики:
Діаметр умовно проходу (Ду) — 200 мм
Тиск (Ру) — 16 барів
Фланець — елемент трубопроводу, призначений для монтажу окремих його частин і для приєднання обладнання до трубопроводу.
Сфери застосування
Фланцові з'єднання застосовується під час монтажу трубопроводів і обладнання практично у всіх галузях. Матеріали, з яких виготовляються фланці, дуже різноманітні, що дає змогу використовувати цю продукцію практично в будь-яких умовах довкілля та середовища, що проходить трубопроводом.
Під час монтажу плоский фланець приварний "насівається" на трубу та приварюється двома швами по колу труби.
Фланець плоский PN = 1,6 МПа (16 кгс/см 2 )
|
D у , мм
|
D, мм | D 1 , мм | d в , мм | b , мм | d , мм | кількість отверстий n , шт. | Маса, кг |
| 15 | 95 | 65 | 19 | 12 | 14 | 4 | 0,61 |
| 20 | 105 | 75 | 26 | 14 | 0,86 | ||
| 25 | 115 | 85 | 33 | 16 | 1,17 | ||
| 32 | 135 | 100 | 39 | 16 | 18 | 1,58 | |
| 40 | 145 | 110 | 46 | 17 | 1,96 | ||
| 50 | 160 | 125 | 59 | 19 | 2,58 | ||
| 65 | 180 | 145 | 78 | 21 | 3,42 | ||
| 80 | 195 | 160 | 91 | 21 | 3,71 | ||
| 100 | 215 | 180 | 110 | 23 | 8 | 4,73 | |
| 125 | 245 | 210 | 135 | 25 | 6,38 | ||
| 150 | 280 | 240 | 161 | 25 | 22 | 7,81 | |
| 200 | 335 | 295 | 222 | 27 | 12 | 10,1 | |
| 250 | 405 | 355 | 273 | 28 | 26 | 14,49 | |
| 300 | 460 | 410 | 325 | 28 | 17,78 | ||
| 350 | 520 | 470 | 377 | 30 | 16 | 22,88 | |
| 400 | 580 | 525 | 426 | 34 | 30 | 31 | |
| 500 | 710 | 650 | 530 | 44 | 33 | 20 | 57,01 |
| 600 | 840 | 770 | 630 | 45 | 39 | 80,03 | |
| 800 | 1020 | 950 | 820 | 49 | 24 | 104,41 | |
| 1000 | 1255 | 1170 | 1020 | 58 | 45 | 28 | 179,37 |
| 1200 | 1485 | 1390 | 1220 | 71 | 52 | 32 | 297,78 |
| Основні | |
|---|---|
| Вид фланця | Плоский |
| Матеріал фланця | Сталь |
| Оцинкований фланець | Ні |
| Тип приєднання | Під приварення |
| Умовний прохід | 200 мм |
| Робоче середовище | Рідка середа, Неагресивна середа, Вода |
| Робочий тиск | 16 бар |
| Мінімальна температура робочого середовища | -70 град. |
| Максимальна температура робочого середовища | 300 град. |
- Ціна: Ціну уточнюйте
