Засувка 30ч6бр чавунна клинова фланцева
Ціну уточнюйте
- В наявності
- +380 (48) 783-01-88отдел продаж
- +380 (66) 788-65-99отдел продаж
Функціональні особливості Засувка 30ч6бр Ду 80 чавунна клинова фланцева MIV
Тип керування Засувка 30ч6бр Ду 80 чавунна клинова фланцева — ручний привод
Робоче середовище — вода, пара.
Температура робочого середовища не більш ніж 225 °C
Робоче середовище подається з будь-якого боку засувки.
Герметичність затвора відповідає класу «D» за ГОСТ 9544

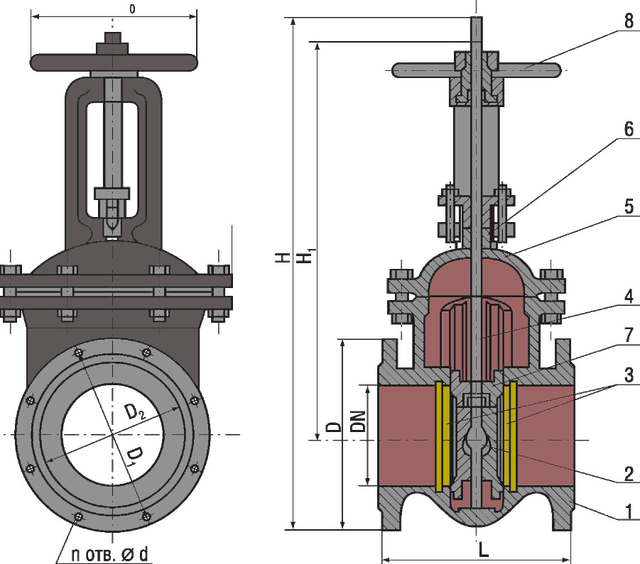

| DN, ММ | L, ММ | N | Н1, ММ | Н, ММ | O, ММ | D, ММ | D1, ММ | D1, ММ | D, ММ | МАСА, КГ |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 180 | 4 | 282 | 410 | 170 | 155 | 125 | 102 | 18 | 11 |
| 80 | 210 | 4 | 343 | 530 | 192 | 196 | 160 | 138 | 18 | 15,5 |
| 100 | 230 | 8 | 383 | 593 | 192 | 210 | 180 | 158 | 18 | 21 |
| 150 | 280 | 8 | 534 | 807 | 234 | 275 | 240 | 212 | 22 | 40 |
| 200 | 330 | 12 | 713 | 1070 | 315 | 334 | 295 | 268 | 23 | 74 |
Задвижка 30ч6бр Ду 80 чавунна клинова фланцева MIV проходить випробування на заводі
- Тестовий тиск на ущільнювач: 15 барів
- Тестовий тиск на корпус: 24 бари
- Проводиться тестування крутного моменту
- Номінальний робочий тиск Ру 10 барів
- Максимальна короткочасна робоча температура: 225 °C
Випробування Засувка 30ч6бр Ду 80 чавунна клинова фланцева MIV
Засувка 30ч6бр Ду 80 чавунна клинова фланцева MIV є запірною трубопровідною арматурою, може мати цілісний жорсткий або дводисковий клин.
Засувка 30 ч6бр Ду 80 чавунна клинова фланцева MIV заборонено використовувати як регульовану апаратуру, тобто вона може мати тільки два стани — положення відкрите та положення закрито.
Найчастіше застосування — транспортування води й пари. Максимальна робоча температура: 250 °C, максимальний тиск робочого середовища — 1,0 МПа.
Розшифровка 30ч6бр:
- 30 - задвижка
- год — корпус зроблений із чавуну, клиновий чавунний засувка 30 ч6бр
- 6 — конструкція за каталогом ЦКБА
- бр — бронзові або латунні вставні кільця
| Основні | |
|---|---|
| Країна виробник | Китай |
| Умовний прохід | 50 мм |
| Запірний орган | Клиновий |
| Робоче середовище | Вода |
| Мінімальна робоча температура | 5 град. |
| Максимальна робоча температура | 80 град. |
| Клас герметичності | З |
| Матеріал корпусу | Чавун |
| Привід | Ручний |
| Колір | Синій |
| Ручний привід | Маховик |
| Загальні | |
| Найменування | Ду 80 |
- Ціна: Ціну уточнюйте
