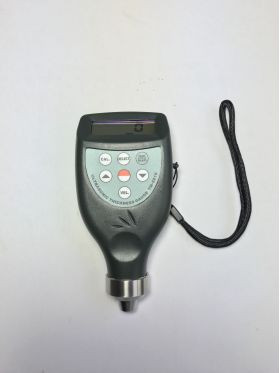

Ультразвуковий товщиномір Walcom TM-8816

Товщиномір – пристрій для вимірювання товщини металів неруйнуючим способом.

Walcom TM-8816 - ультразвуковий товщиномір металів з розширеними можливостями встановлення відповідної швидкості звуку в залежності від вимірюваного матеріалу. Датчик вбудований в корпус приладу. Призначений для вимірювання товщини різних виробів з металу і товщини металів, таких як сталь, чавун, алюміній, червона мідь, латунь, цинк, а також таких неметалічних матеріалів як кварцове скло, поліетилен, ПВХ, сірий чавун.

Такий товщиномір знайде своє широке застосування практично у всіх галузях важкої промисловості - машинобудування, суднобудування, виготовлення верстатів, турбін, устаткування для електро - і атомних станцій, котлів, резервуарів для зберігання нафтопродуктів і палива, виготовлення труб і т. д. - тобто скрізь, де кінцевий продукт являє собою металеву конструкцію.

Товщиномір абсолютно необхідний на етапі контролю різних технологічних процесів, а також для перевірки якості продукції.

З іншого боку, вимірювання товщини - це простий і швидкий спосіб контролю технічних і експлуатаційних характеристик обладнання або металевих конструкцій, які знаходяться у використанні. З допомогою товщиноміра можна легко виявити місця стоншення металу внаслідок корозії, стирання чи неналежних умов експлуатації. Своєчасна діагностика проблемних місць і заміна зношених деталей допоможе запобігти важкі аварії, а в деяких випадках навіть техногенні катастрофи, начебто проривів тепломереж, нафто - або газо - проводів.

Незамінним такий товщиномір буде і на станціях технічного обслуговування транспортних засобів для перевірки стану рухомих металевих деталей, втулок, металевих прокладок. Такий аналіз швидко і точно допоможе виявити, які деталі вимагають негайної заміни, що істотно продовжує термін служби машин.

Товщиномір Walcom TM-8816 - компактний, простий у використанні прилад, який не вимагає від оператора спеціальних навичок. Важить він всього 120 грам і габаритні розміри складаю 13,5х6,5 см, тому він з легкістю поміститься в кишені технічного персоналу або сумці з інструментами. Автономне живлення від чотирьох батарейок дозволяє використовувати товщиномір Walcom TM-8816 і в умовах заводських цехів, і в польових умовах.

Весь процес вимірювання управляється кількома кнопками на вимірювальному блоці. Підготовка приладу до роботи займає всього кілька секунд. Від оператора потрібно лише вибрати зручні для нього одиниці виміру (мм чи дюйми), а також встановити швидкість звуку в залежності від типу матеріалу, товщина якого вимірюється.

Кожному матеріалу привласнений свій номер і вибравши матеріал, автоматично встановлюється відповідна швидкість звуку, перелік номерів Ви знайдете в інструкції з використання. Результат вимірювання моментально виводиться на дисплей приладу, що дозволяє проводити безперервні вимірювання в режимі сканування поверхні.

Найкраще ультразвуковий товщиномір Walcom TM-8816 застосовувати для:

• перевірки стану водопроводів, газопроводів, нафтопроводів;
• контролю технічного стану деталей металевих конструкцій;
• виявлення місць уражених корозією на металевих виробах;
• виявлення дефектів у вигляді пір або розшарувань;
• моніторингу технологічних процесів;
• сертифікації готової продукції;
• технічного огляду транспортних засобів;
• і для інших завдань, пов'язаних з контролем товщини металів.

Принцип роботи ультразвуковоготолщиномера Walcom TM-8816

Робота товщиноміра ґрунтується на принципі ехолокації - вимірі часу, за який високочастотна ультразвукова хвиля пройде через досліджуваний об'єкт, відіб'ється від задньої стінки і повернеться назад. Точність вимірювання часу проходження імпульсу може становити мікросекунди, тому і точність вимірювання товщини теж буде високою. В даному випадку для товщиноміра Walcom TM-8816 точність вимірювання складає 0,5% від значення, а дозвіл може досягати 0,1 мм.

Основними параметрами для розрахунку товщини поверхні є час проходження імпульсу і швидкість імпульсу в досліджуваному матеріалі. Тому дуже важливо правильно встановити швидкість звуку перед початком вимірювань, від цього залежить правильність усіх проведених діагностичних робіт.

Джерелом високочастотних імпульсів в толщиномере є його основний конструктивний елемент - п'єзоелектричний перетворювач, який генерує і приймає ультразвукові хвилі. Товщиномір працює в такому частотному діапазоні ультразвукових хвиль, які сильно загасають в повітрі, тому для нормальної роботи приладу необхідний контакт з вимірювальною поверхнею через иммерсионное рідина. Це може бути машинне масло, гліцерин, пропіленгліколь або, в крайньому випадку, звичайна вода.

Переваги ультразвукового товщиноміра Walcom TM-8816

Основное преимущество ультразвукового метода измерения толщины заключается в том, что это неразрушающий метод контроля, который позволяет проводить исследования при доступе к измеряемой поверхности только с одной стороны.

Сама конструкция прибора не содержит хрупких деталей, поэтому является очень прочной и надежной, что обеспечивает долгую и бесперебойную работу прибора.

Прибор управляется микропроцессором нового поколения и дает возможность проводить измерения толщины с высокой точностью и разрешением.

Есть возможность передачи данных на компьютер для статистической обработки или визуализации полученных результатов. Качественный толщиномер оснащен высокотехнологичным микропроцессором, работает на базе кварцевого генератора, что обеспечивает высокую точность измерений. Хоть и цена толщиномера не высокая он характеризуется экономичным энергопотреблением. Удобный в использовании. Имеет функцию автоматической установки скорости звука в зависимости от выбранного материала. Есть возможность передачи данных через Bluetooth-канал, USB и RS-232 выходы для подключения к ПК.

Технические характеристики ультразвукового толщиномера Walcom TM-8816:
