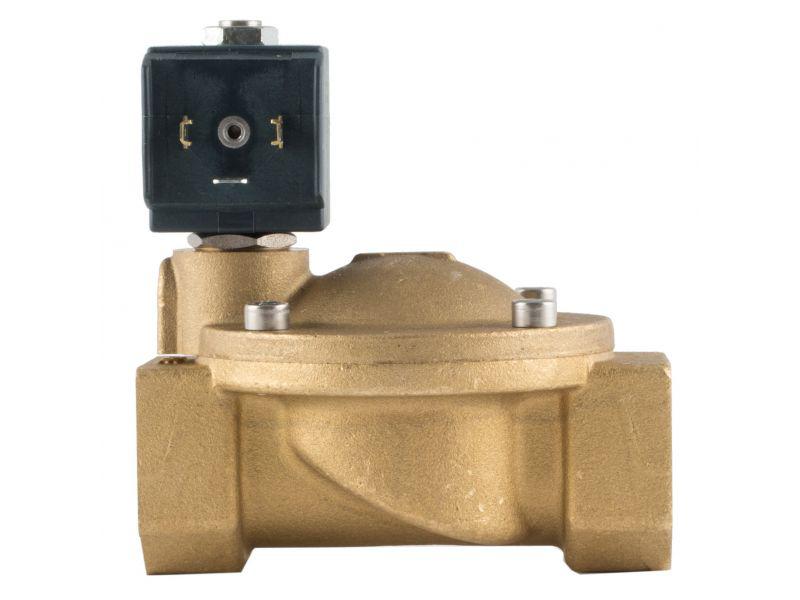

Клапан 1", нормально-закритий, 8616 NBR 230V 50 Hz, електромагнітний соленоїдний, CEME, Італія
3 023 ₴
- Готово до відправки
- Код: 8616
- +380 (48) 783-01-88отдел продаж
- +380 (66) 788-65-99отдел продаж
Електромагнітний клапан — електромеханічний пристрій, призначений для регулювання потоків усіх типів рідин і газів. Він складається з корпусу, соленоїда (електроа) з осердям, на якому встановлений диск або поршень, що регулює потік.
Електромагнітні клапани призначені для систем водопостачання і опалення, систем очищення води і кондиціювання, а також використовуються в різних галузях промисловості та сільському господарстві.
ОСНОВНІ ХАРАКТЕРИСТИКИ КЛАПАНА:
- МІНІМАЛЬНЕ РОБОЧЯ РУХ: 0,3 бар
- УПЛОТНЕННЯ: NBR
- КОРПУС: бронза
- ВНУТРИНЕННЯ ДЕТАЛІ: неіржавка сталь
- РОБОЧИНКА: вода — повітря — легкі олії
- МОНТАЖНЕ ЗАСТОСУВАННЯ: Будь-яке; положення, за якого котушка розміщена внизу, не рекомендується.
- ТЕМПЕРАТУРА: 80 °C; у пристроях постійного струму за температур вище 40 °C,
КОМПЛЕКТАЦИЯ:
1. Стопорна гайка
2. Шайба
3. Котушка
4. Напрямна труба
5. Плунжер
6. Пружина
7. Опора
8. Ущільнення
9. Пружина
10. Гвинт
11. Кришка корпусу клапана
12. Пружина
13. Діафрагма
14. Втулка
15. Основні корпуси клапана
|
РОЗМІРИ, мм |
A |
100 |
 |
|
B |
106 |
||
|
C |
80 |
||
|
D |
86 |
||
|
МАССА, кг |
1,100 |
||
Характеристики нормально-закриті клапани:
| Модель | Тип | Вода | Пара | Повітря | Газ | Інт. газ | Олія | Тмакс, °С | Раб. давл. min/max, бар | Втрата давл. min/max, бар | Qмакс, м3/год |
| 5510 1/8' 2mm NBR 230V 50Hz НЗ | ш* | + | + | + | + | + | + | 90 | 0/10 | 0,001/0,9 | 0,09 |
| 6610 1/4' 3mm NBR 230V 50Hz НЗ | ш* | + | + | + | + | + | + | 90 | 0/9 | 0,001/0,9 | 0,17 |
| 8324 1/2' VIT150C 230V 50Hz НЗ | м* | + | + | + | + | 150 | 0,1/20 | 0,1/0,6 | 1,6 | ||
| 8334 1/2' NBR 230V 50Hz НЗ | ш* | + | + | + | + | 90 | 0/0,5 | 0,001/0,7 | 1,7 | ||
| 8414 1/2' VSO 230V 50Hz НЗ | + | + | + | 90 | 0/5 | 2,2 | |||||
| 8415 3/4' VSO 230V 50Hz НЗ | + | + | + | 90 | 0/4 | 5,5 | |||||
| 8416 1' VSO 230V 50Hz НЗ | + | + | + | 90 | 0/4 | 7,5 | |||||
| 8514 1/2' NBR 230V 50Hz НЗ | м* | + | + | + | 90 | 0,25/10 | 0,2/0,9 | 2,1 | |||
| 8615 3/4' NBR 230V 50Hz НЗ | м* | + | + | + | 90 | 0,3/10 | 0,2/0,9 | 5,7 | |||
| 8616 1' NBR 230V 50Hz НЗ | м* | + | + | + | 90 | 0,3/10 | 0,2/0,9 | 9,6 | |||
| 8617 1'1/4 NBR 230V 50Hz НЗ | м* | + | + | + | 90 | 0,3/10 | 0,2/0,9 | 22 | |||
| 8618 1'1/2 NBR 230V 50Hz НЗ | м* | + | + | + | 90 | 0,3/10 | 0,2/0,9 | 27 | |||
| 8619 2' NBR 230V 50Hz НЗ | м* | + | + | + | 90 | 0,3/10 | 0,2/0,9 | 35 | |||
| 8620 2 1/2' NBR 230V 50Hz НЗ | м* | + | + | + | 90 | 0,3/10 | 0,2/0,9 | 63 | |||
| 8621 3' NBR 230V 50Hz НЗ | м* | + | + | + | 90 | 0,3/10 | 0,2/0,9 | 83 | |||
| 8814 1/2' NBR 12V D.C. НЗ | м* | + | + | + | 90 | 6 | 0,2/0,9 | 2,1 | |||
| 9014 1/2' TEF180C 230V 50Hz НЗ | м* | + | 180 | 1,0/10 | 1,0/1,0 | 1,08 | |||||
| 9015 3/4' TEF180C 230V 50Hz НЗ | м* | + | 180 | 1,0/10 | 1,0/1,0 | 6,3 | |||||
| 9016 1' PTFE180C 230V 50Hz НЗ | м* | + | 180 | 1,0/10 | 1,0/1,0 | 6,3 | |||||
| 9914 1/2' TEF 180C 230V 50Hz НЗ | ш* | + | + | + | + | 180 | 0/5 | 0,73 | |||
| 9922 1/4' RUL180C 230V 50Hz НЗ | ш* | + | + | + | + | 155 | 0/11 | 0,2 | |||
| 9934 1/4' RUL180C 230V 50Hz НЗ | ш* | + | + | + | + | 155 | 0/25 | 0,2 |
| Основні атрибути | |
|---|---|
| Виробник | Ceme |
| Країна виробник | Італія |
| Потужність | 16 Вт |
| Робоче середовище | Масло, Вода, Повітря |
| Мінімальний робочий тиск | 0.3 бар |
| Максимальний робочий тиск | 10 бар |
| Максимальна температура навколишнього середовища | 80 град. |
| Спосіб дії | НЗ (нормально закритий) |
| Вид електромагнітного клапана | Непрямої дії (мембранний) |
| Матеріал корпусу клапана | Бронза |
| Тип приєднання | Різьбове |
| Матеріали мембрани | NBR |
| Матеріал ущільнення | NBR |
| Вага | 1.1 кг |
| Гарантійний термін | 12 міс |
| Діаметр умовного проходу | 25 мм |
| Максимальна робоча температура | 90 град. |
| Стан | Новий |
| Діаметр умовного проходу, дюйм | 1" |
| Електричні параметри | |
| Напруга живильної мережі | 220 В |
| Частота | 50 Гц |
| Споживана потужність | 16 Вт |
| Габаритні розміри | |
| Довжина | 100 мм |
| Ширина | 80 мм |
| Висота | 106 мм |
- Ціна: 3 023 ₴
