Врізний хомут IGE RAPIDO PE/FL фланцевий 100 для ПЕ і ПВХ труб 200 мм

Врізний хомут IGE RAPIDO PE/FL фланцевий Ду 100: надійність та швидкість для ПЕ і ПВХ труб діаметром 200 мм.

Врізний хомут IGE RAPIDO PE/FL фланцевий — це ідеальний вибір для вашого проекту, коли необхідно швидко створити надійне відгалуження від магістрального трубопроводу ПЕ або ПВХ діаметром 200 мм. Цей двосоставний фланцевий врізний хомут розроблений для використання з ПЕ і ПВХ трубами.

Застосування хомута IGE RAPIDO PE/FL

Врізні хомути IGE RAPIDO PE/FL фланцеві призначені для швидкого створення відгалуження від магістрального трубопроводу ПЕ / ПВХ для подальшого монтажу трубопровідної арматури з фланцевим з'єднанням. Цей хомут дозволяє виконати врізку без відключення давлення робочого середовища.

Конструкція і принцип дії хомута IGE RAPIDO PE/FL

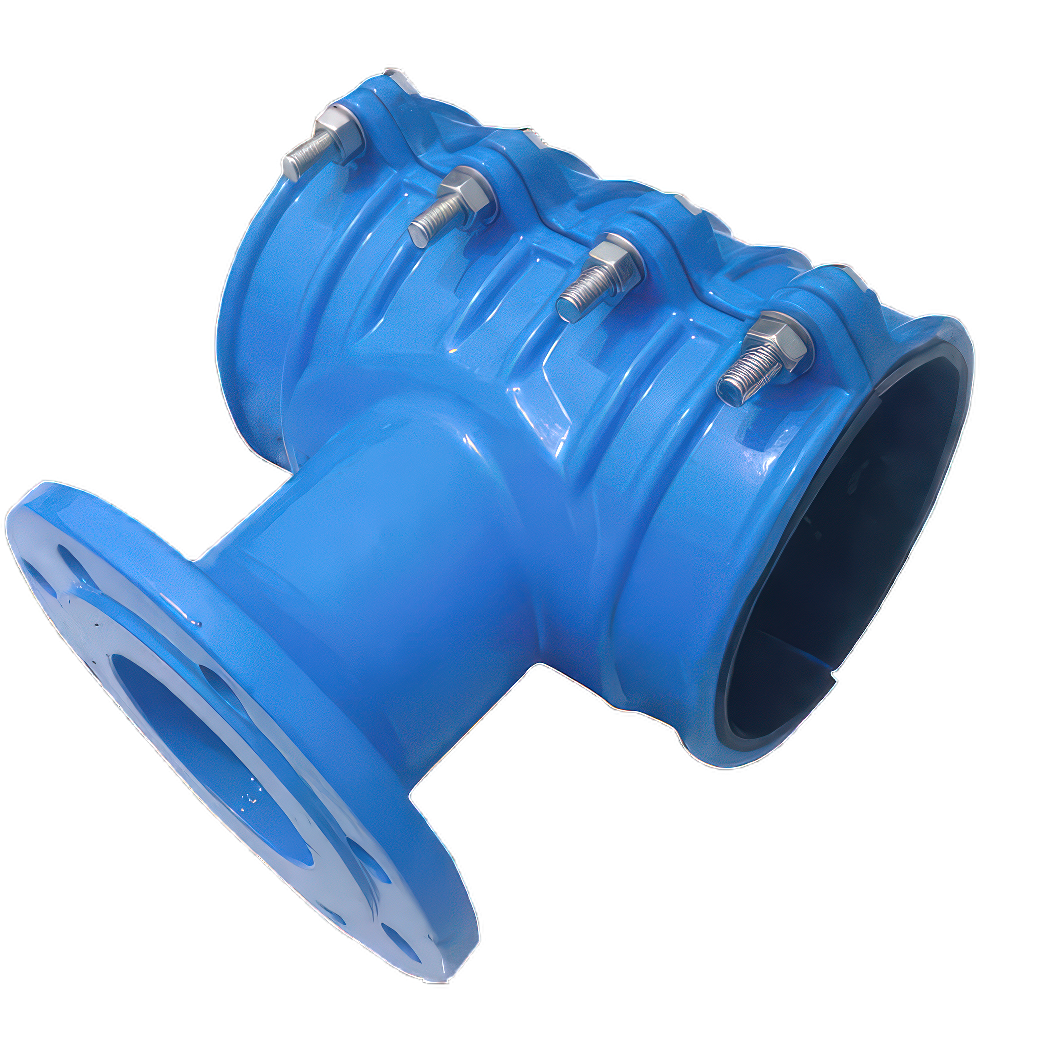

Врізний хомут IGE RAPIDO PE/FL фланцевий складається з корпусу, резинового ущільнення та кріпильних елементів. Сідло хомута покрите епоксидно-порошковою фарбою товщиною 200 мкм, що забезпечує захист від корозії.

Встановлення хомута можливе в двох варіантах:

1. На готовий отвір в магістральному трубопроводі при відключеному тиску робочого середовища.
2. На магістральний трубопровід під тиском з розширенням отвору через запірний кран за допомогою спеціального пристрою.

При першому варіанті корпус хомута розбирають на дві частини. Першу частину розташовують зі сідлом так, щоб ущільнення оповило отвір. Другою частиною корпусу обгортають трубу і рівномірно закручують гайки. Потім встановлюють запірну арматуру або відгалужуючий трубопровід.

При другому варіанті, після встановлення сідла на місце, монтується запірна арматура (зазвичай, кульовий кран або запірний клапан) і спеціальний пристрій для свердління отворів. Виконують свердління через кран до струменя робочої рідини з отвору. Потім вимикають кран. Залежно від конструкції сідла можливе приєднання трубопровідної арматури або відгалужувального трубопроводу з фланцевим з'єднанням відповідно до ГОСТ 12820-80.

Важливо пам'ятати, що врізні хомути не несуть кінцевого навантаження, і труби повинні бути надійно закріплені на опорах.

Обирайте IGE RAPIDO PE/FL фланцевий Ду 100 для вашого проекту і отримайте надійне та швидке з'єднання, яке вам потрібно. Довіряйте teplokor.com.ua для вашої надійності та комфорту.

Розміри врізного хомута IGE RAPIDO PE/FL фланцевого Ду 100 для ПЕ і ПВХ труб діаметром 200 мм

Матеріали

1. Корпус (верхня частина) - ковкий чавун, захищений епоксидним порошковим покриттям
2. Корпус (нижня частина) - ковкий чавун, захищений епоксидним порошковим покриттям
3. Прокладка - гума EPDM
4. Болти - нержавіюча сталь
5. Шайби - нержавіюча сталь
6. Гайки - нержавіюча сталь

OD: зовнішній діаметр труби

d: повний отвір

D: зовнішній діаметр фланця

H: висота
