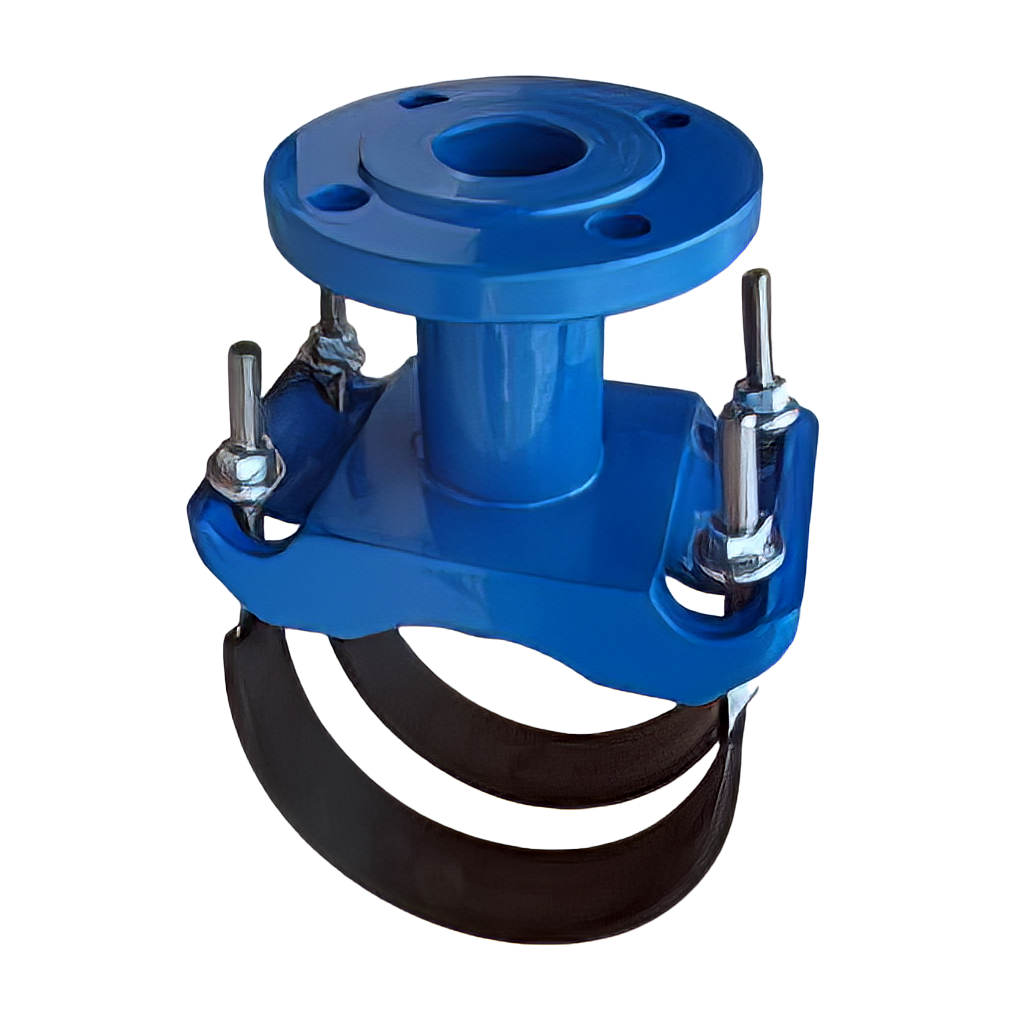

Врізний хомут IGE RAPIDO FL для сталевих та чавунних труб

Врізний хомут «RAPIDO FL» для стальних і чавунних труб Ду 150 (160÷185) мм: надійність та швидкість

Врізний хомут «RAPIDO FL» - це відмінне рішення для вашого проекту, де необхідно створити надійне і швидке відгалуження від магістрального трубопроводу. Цей фланцевий отвод спеціально розроблений для використання зі стальними і чавунними трубами.

Застосування хомутів RAPIDO FL з фланцевим відводом Ду 50

Врізні хомути з фланцевим отводом призначені для швидкого створення відгалуження від магістрального трубопроводу для подальшого монтажу трубопровідної арматури з фланцевим з'єднанням. Цей хомут дозволяє виконати врізку без відключення робочого тиску в трубопроводі.

Конструкція і принцип дії врізного хомута RAPIDO FL

Хомут RAPIDO FL складається зі седла, ущільнення, фіксуючого хомута, гумового облицювання, опорних втулок і гайок. Седло покрите епоксидно-порошковою фарбою товщиною 200 мкр, що забезпечує надійний захист від корозії.

Врізні хомути RAPIDO FL доступні для труб діаметром від 80 до 1200 мм із фланцями DN 50, DN 80, DN 100 і DN 150. Вони обладнані фіксуючими хомутами, які забезпечують стійкість та надійність з'єднання. Монтаж цього хомута можливий в двох варіантах:

1. На готове отвір в магістральному трубопроводі при відключеному тиску робочого середовища.

2. На магістральний трубопровід під тиском з розширенням отвору через запірний кран за допомогою спеціального пристрою.

Відводи RAPIDO FL дозволяють підключати трубопровідну арматуру або відвідну трубу з фланцевим або різьбовим з'єднанням згідно з ГОСТ 12820-80.

Важливо враховувати, що врізні хомути не переносять кінцевого навантаження і труби повинні бути надійно закріплені на опорах.

Обирайте RAPIDO FL для вашого проекту і отримайте надійне та швидке з'єднання, яке вам потрібно. Довіряйте teplokor.com.ua для вашої надійності та комфорту.

Фланцевий відвід Ду 50

Фланцевий відвід Ду 80

Фланцевий відвід Ду 100

Матеріали:

• Корпус - сфероїдальний чавун GJS-500, захищений епоксидною порошковою фарбою RAL 5005 мін. 200 мкм
• Прокладка – гума EPDM або NBR
• Стрічка - нержавіюча сталь AISI 304
• * S-40 - ширина стрічки 40 мм / болти M12
• Болти - нержавіюча сталь A2
• Підкладки - сталь захищена епоксидною порошковою фарбою RAL 5005
• Гайки - нержавіюча сталь A4

• Вид хомутуВрізний
• Діаметр умовний, мм150
• Діаметр труби, мм160÷185
• Діаметр відводу50
• Температура (макс.), °C90
• Тип приєднанняФланцеве
• Матеріал корпусуКовкий чавун GJS 500-7
• УщільненняEPDM
• Тип трубидля металевих труб
