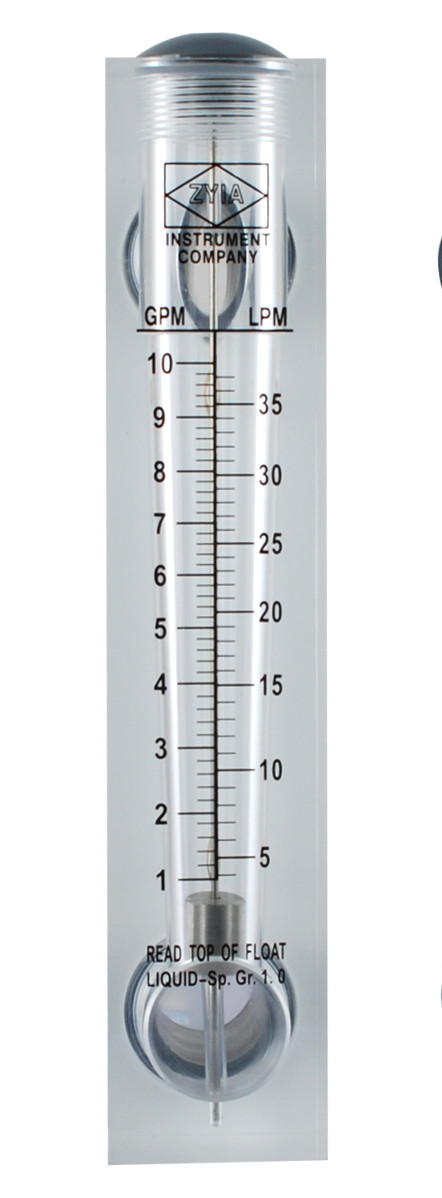

Ротаметр для води FM 10 (5 -35 л/хв) панельний

Ротаметр - це механічний прилад, призначений для вимірювання об'ємної витрати рідкого середовища в одиницю часу. Ротаметри можуть бути встановлені безпосередньо в трубопроводи, виконані з різних матеріалів. Також можливі варіанти монтажу ротаметров на панелі (так звані панельні ротаметри). Монтується ротаметр тільки у вертикальному положенні, при якому потік рідини проходить знизу вверх. Принцип роботи ротаметров полягає у вертикальному переміщенні поплавка вздовж корпусу ротаметра. Поплавок утримується за рахунок висхідного потоку. Положення поплавця вказує витрата рідини. На корпусі ротаметра нанесена вимірювальна шкала, откалиброванная у відповідності з діапазоном вимірювань. Шкала калібрується в л/год (LPH), м3/год (M3/H), галон/хв (GPM); л/хв (LPM).

Ротаметр складається з прозорої пластикової конічної трубки і поплавця, вільно в ній плаваючого. Під дією напору рідини поплавок спливає і займає певне положення по висоті трубки. Чим більші витрати, тим вище знаходиться поплавець. Трубка отградуирована по висоті, відлік проводиться по верхньому обрізу поплавця.

Характеристики ротаметра FM 10:

Температура вимірюваного середовища: від +5 до + 50 °С,

Одиниці виміру (дві шкали):

5 ― 35 л/хв (LPM)

1 ― 10 галон/хв (GPM)

Підключення ― н/р 1/2"

Робочий тиск 1,0 МПа (10 бар)

Погрішність ― 4%

Аналог ротаметров LZM-25Z, Z-3003

Специфікація ротаметров

Розміри ротаметров

Ротаметри виготовлені з наступних матеріалів:

• Внутрішня нитка - виготовлена з 316 нержавіючої сталі;
• Поплавець – виконаний з 304 нержавіючої сталі;
• Прокладка – виконана із силікону;
• Фланець – виконаний із високоміцного поліпропілену;
• Корпус – виконаний із акрилового скла.

Також у продажу є ротаметри

трубного (проточного) типу.
