Універсальна чавунна муфта для труб 417-437 мм Ду 400

10 805 ₴

+380 (67) 482-35-88

відділ продажу

10 805 ₴

Немає в наявності

+380 (67) 482-35-88

відділ продажу

повернення товару протягом 14 днів за домовленістю

Опис

Характеристики

Інформація для замовлення

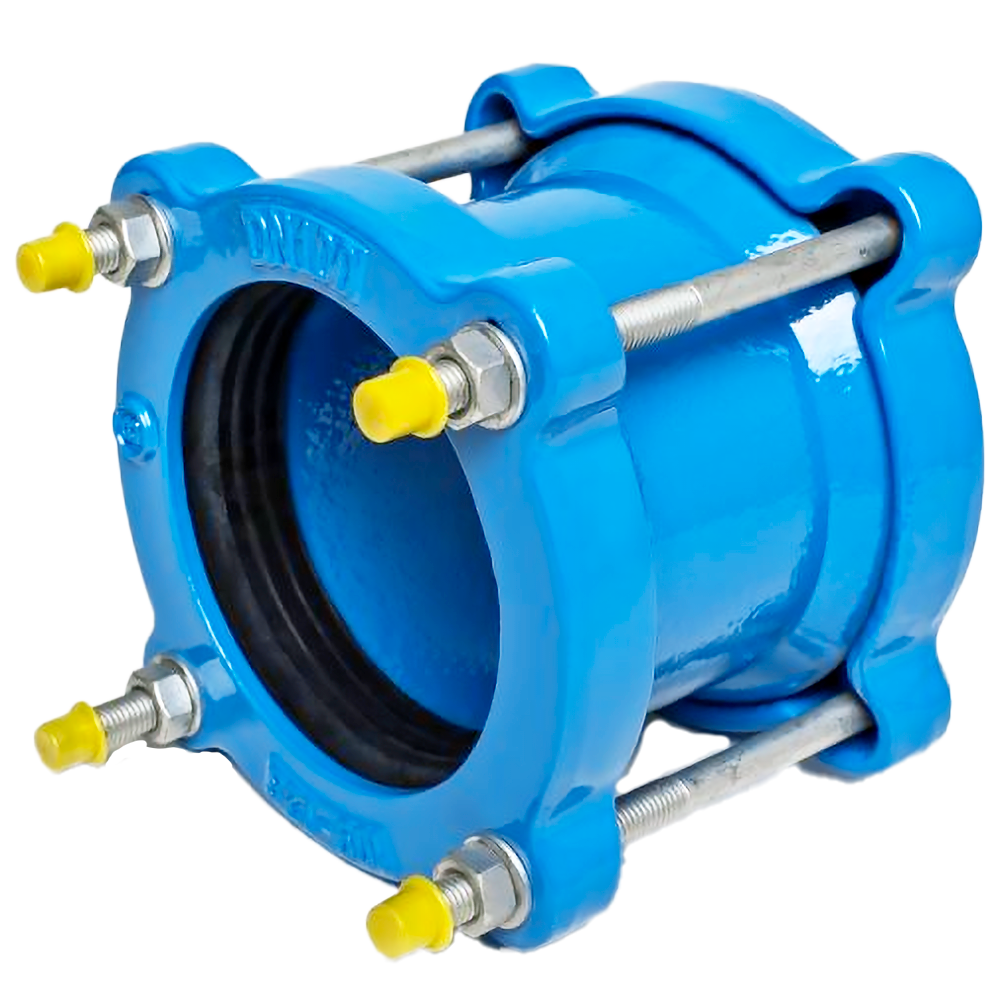

Функціональні особливості універсальної муфти чавунної Ду 400 для з'єднання труб діаметром 417÷437 мм, EFEKT

Універсальна муфта чавунна призначений для з'єднання сталевих та чавунних труб
Корпус виготовлений з ковкого чавуна EN-GJS-500-7
Виробляється в відповідності до DIN EN-545
Фіксуюче кільце виготовлено з EPDM
Максимальна кутове відхилення - 4°
Фланці в відповідності до PN-EN 1092-2:1999 [DIN 2501]
Повне покриття антикорозійною епоксидною фарбою з мінімальною товщиною 250 мікрон в RAL5015 в відповідності з EN ISO 12944-5:2009 та DIN 30677-2, захист від электриченкого пробою 3 кВА.
Виробництво та гарантія якості в відповідності з EN ISO 9001:2015

DN, мм	D, мм	Dr, мм	L, мм	Вага, кг
50	164	59÷72	159	2,6
65	182	72÷85	162	2,8
80	192	88÷103	162	3,7
100	224	109÷128	162	4,6
125	246	132÷146	162	6,6
150	283	159÷182	174	6,9
200	333	218÷235	194	9,7
250	394	272÷289	194	12,5
300	440	315÷332	204	15,3
400	536	400÷429	220	28

Креслення універсальної муфти чавунної Ду 400 для сполучення сталевих та чавунних труб діаметром 417÷437 мм, EFEKT

№	Деталь	Матеріал
1	Корпус	Ковкий чавун EN-GJS-500-7
2	Стопорне кільце	Ковкий чавун EN-GJS-500-7
3	Ущильнююча прокладка	Етилен-пропіленоыий каучук EPDM
4	Болти	Оцинкована сталь
5	Шайби	Оцинкована сталь
6	Гайки	Оцинкована сталь

Основні
Виробник	Bohamet
Країна виробник	Польща
Умовний прохід	300 мм
Робоче середовище	Вода
Колір	Синій
Діаметр втулки	300 мм
Максимальна робоча температура	80
Користувальницькі характеристики
Матеріал корпусу	Чавун
Мінімальна робоча температура	5
Тип приєднання	Фланцеве
Запірний орган	Клиновий
Привід	Ручний
Клас герметичності	З
