Адаптер фланцевий для ПВХ і ПЕ труб IGE FACILE-R

Адаптер фланцевий IGE FACILE-R Ду 50: надійне з'єднання для ПВХ і ПЕ труб діаметром 63 мм.

Адаптер фланцевий FACILE-R Ду 50 — це найкращий вибір для з'єднання поліетиленових (ПЕ) і полівінілхлоридних (ПВХ) труб діаметром 63 мм із будь-якою флансовою арматурою в системах із тиском до 1,6 МПа.

Застосування фіксувального фланця IGE FACILE-R Ду 50

Фланцовий адаптер FACILE-R Ду 50 з гумовим ущільненням і латунним розрізним кільцем використовується для надійного з'єднання поліетиленових труб ПНД (ПЕ) з будь-якою фланцевою арматурою в системах із тиском до 1,6 МПа. FACILE-R Ду 50 є скороченою версією фланця FABO.

Конструкція та принцип дії фіксувального фланця FACILE-R Ду 50

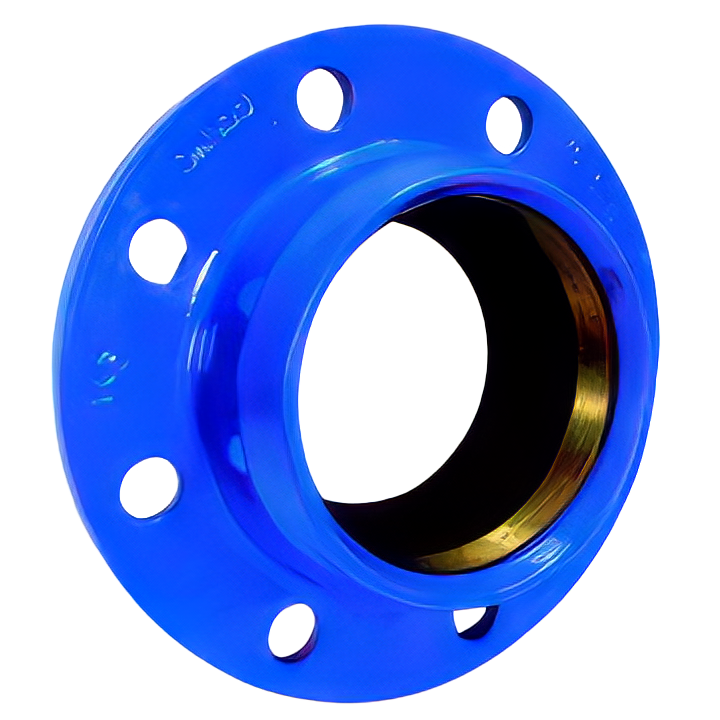

Фланцовий адаптер FACILE-R Ду 50 складається з корпусу з фланцем, що відповідає стандарту EN 12820-80, гумового ущільнення, фіксатора та комплекту кріплення. Корпус покритий епоксидально-порошковою фарбою завтовшки 200 мкм, що забезпечує захист від корозії.

Гумове ущільнення має вигляд втулка з розширеним фланцем. Герметизація між гумовим ущільненням і корпусом, а також між ущільненням і фланцем арматури або трубою відбувається одночасно під час закручування гайок фланцевого з'єднання та деформації ущільнення.

Латунний фіксатор, який має вигляд розрізного кільця з гострими насічками, врізається в зовнішню поверхню пластикової труби. Це запобігає осьовому зміщенню в поєднанні під час експлуатації. Розташування фіксатора виключає його контакт із робочою рідиною.

Кожен типорозмір фіксувального фланця FACILE-R Ду 50 призначений для певного зовнішнього діаметра пластикової труби. Рухоме з'єднання гладкого кінця труби з муфтовим кінцем FACILE-R Ду 50 спрощує монтаж і демонтаж. Це дає змогу робити роботи без потреби наводити поздовжні зусилля на труби.

Фланцовий адаптер FACILE-R Ду 50 може обертатися вздовж осі труби в заданому напрямку. Під час монтажу допускається кутове відхилення з'єднаних труб до 4° й осьові рухи в ущільненні ±2,5 мм.

Важливо зазначити, що фланцеві адаптери не несуть кінцеве навантаження, тому труби мають бути надійно закріплені на опорах. Монтаж FACILE-R Ду 50 відбувається без потреби використовувати спеціальне обладнання та інструменти в будь-якому просторовому положенні.

Матеріали

1. Корпус — ківкий чавун, захищений епоксидною порошковою фарбою
2. Ущільнення - гума EPDM
3. Кільця - латунь
