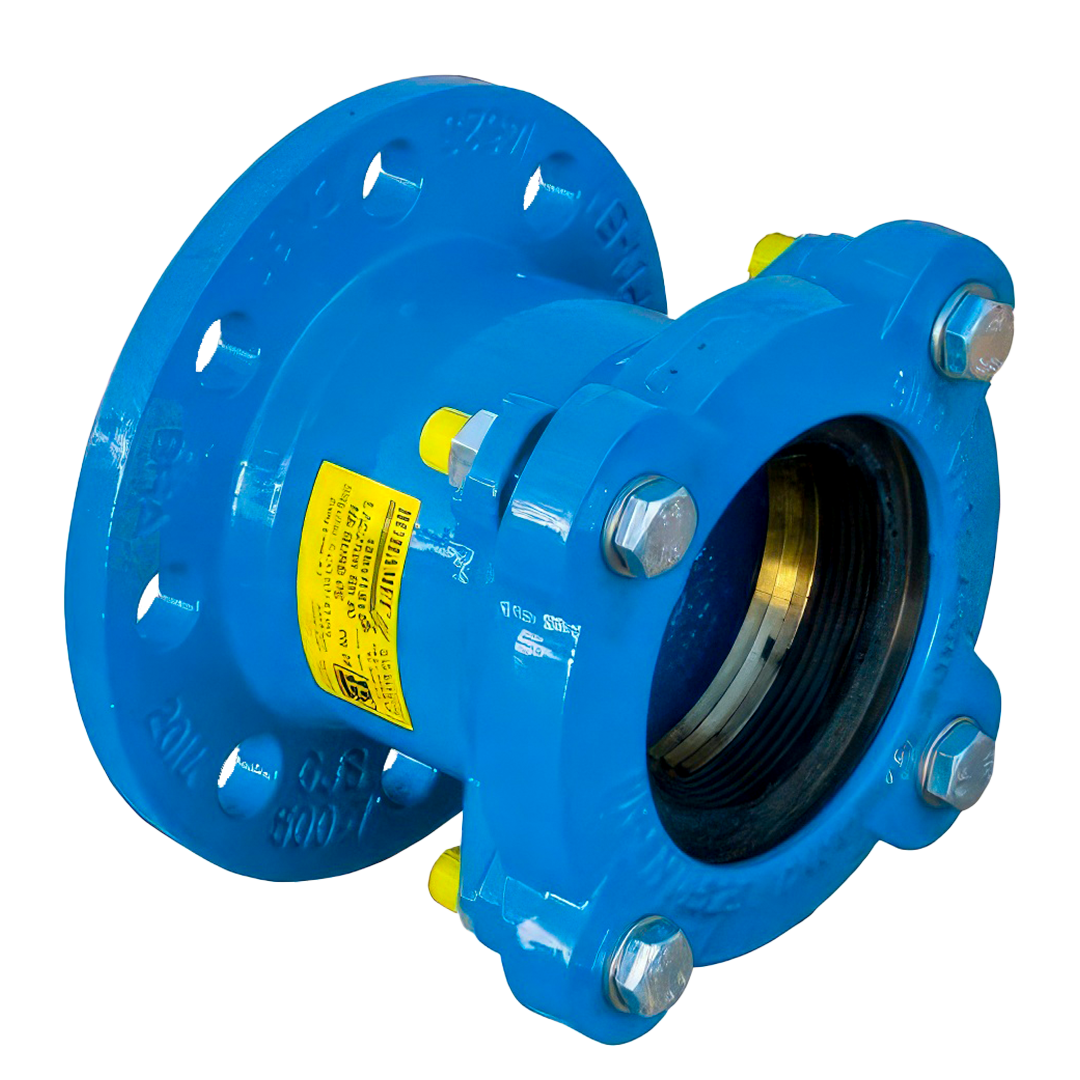

Адаптер фланцевий для ПВХ і ПЕ труб BOHAMET Ду 250

Адаптер фланцевий для ПВХ і ПЕ труб BOHAMET Ду 250
  • Адаптер фланцевий для ПВХ і ПЕ труб BOHAMET Ду 250, фото 3

7 916 ₴

  • Готово до відправки
+380 (67) 482-35-88
відділ продажу
  • +380 (48) 783-01-88
    відділ продажу
  • +380 (66) 788-65-99
    відділ продажу
Адаптер фланцевий для ПВХ і ПЕ труб BOHAMET Ду 250
Адаптер фланцевий для ПВХ і ПЕ труб BOHAMET Ду 250
7 916 ₴
Готово до відправки
+380 (67) 482-35-88
відділ продажу
  • +380 (48) 783-01-88
    відділ продажу
  • +380 (66) 788-65-99
    відділ продажу
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення

Функціональні особливості фланцевого адаптера Ду 250 для ПВХ та ПЕ труб 250 мм, BOHAMET-ARMATURA

  • Фланцевий адаптер призначений для фланцевих з'єднань труб ПВХ і ПЕ
  • Корпус виготовлений з ковкого чавуна EN-GJS-500-7
  • Виробляється в відповідності до DIN EN-545
  • Фіксуюче кільце виготовлено з латуні
  • Фланці в відповідності до PN-EN 1092-2:1999 [DIN 2501]
  • Повне покриття антикорозійною епоксидною фарбою з мінімальною товщиною 250 мікрон в RAL5015 в відповідності з EN ISO 12944-5:2009 та DIN 30677-2, захист від электриченкого пробою 3 кВА.
  • Виробництво та гарантія якості в відповідності з EN ISO 9001:2015

Розміри фланцевого адаптера Ду 250 для ПВХ та ПЕ труб 250 мм, BOHAMET-ARMATURA

DN, мм d H, мм A, мм D1, мм D2, мм D0, мм (nx)∅do Вага, кг
50 63 140 179 100 161 125 (4x) ∅19 4,5
80 90 140 206 132 200 160 (8x) ∅19 5,7
100 110 150 225 152 220 180 (8x) ∅19 6,7
150 160 165 298 212 285 240 (8x) ∅23 10,5
200 225 185 354 266 340 295 (8[12]x) ∅23 17,2
250 250 206 423 320 400 350[355] (12x) ∅23[28] 27,8

Матеріали виготовлення фланцевого адаптера Ду 250 для ПВХ та ПЕ труб 250 мм, BOHAMET-ARMATURA

Деталь Матеріал
1 Корпус Ковкий чавун EN-GJS-500-7
2 Стопорне кільце Ковкий чавун EN-GJS-500-7
3 Болти Оцинкована сталь
4 Гайки Оцинкована сталь
5 Шайби Оцинкована сталь
6 Захисна гайка Поліетилен
8 Ущільнююча прокладка Етилен-пропіленовий каучук EPDM + латунь MO58

Інструкція по монтажу фланцевого адаптера Ду 250 для ПВХ та ПЕ труб 250 мм, BOHAMET-ARMATURA

Інструкція по монтажу фланцевого адаптера Ду 250 для ПВХ та ПЕ труб 250 мм, BOHAMET-ARMATURA

Фланцевий адаптер: спочатку прикрутіть адаптер до сполучного фланця

Інструкція по монтажу фланцевого адаптера Ду 250 для ПВХ та ПЕ труб 250 мм, BOHAMET-ARMATURA

Зніміть фаску з труби, за розмірами згідно таблиці

ØD А В
63-140 2,5 10
160-180 4,0 16
200-225 5,0 20
250-315 7,0 25
355-450 9,0 35

Змастіть кінець труби

Інструкція по монтажу фланцевого адаптера Ду 250 для ПВХ та ПЕ труб 250 мм, BOHAMET-ARMATURA

Не використовуйте нафтопродукти для змащення.

Інструкція по монтажу фланцевого адаптера Ду 250 для ПВХ та ПЕ труб 250 мм, BOHAMET-ARMATURA

Просуньте трубу до кінця адаптера

Інструкція по монтажу фланцевого адаптера Ду 250 для ПВХ та ПЕ труб 250 мм, BOHAMET-ARMATURA

Затягніть болти стопорного кільця хрест-навхрест, поки стопорне кільце не торкнеться корпусу

Основні
ВиробникEfekt Plus
Країна виробникПольща
Робоче середовищеВода
Мінімальна робоча температура5 град.
Максимальна робоча температура80 град.
КолірСиній
Користувальницькі характеристики
Матеріал корпусуЧавун
Тип приєднанняФланцеве
Умовний прохід50
Запірний органКлиновий
ПривідРучний
Клас герметичностіЗ
  • Ціна: 7 916 ₴
