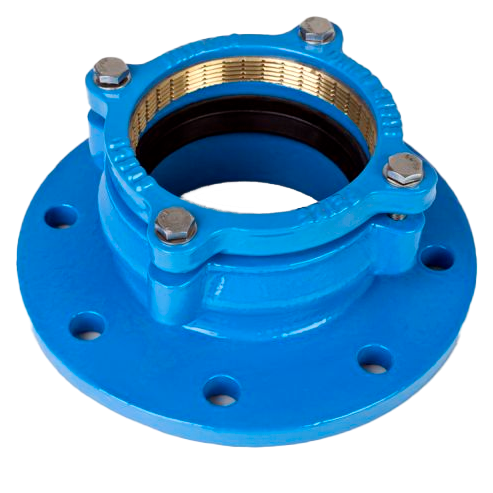

Функціональні особливості фланцевого адаптера Ду 80 для ПВХ і ПЕ труб 90 мм, BOHAMET-ARMATURA

Фланцовий адаптер призначений для фланцових з'єднань труб ПВХ і ПЕ
Корпус виготовлений із ковкого чавуну EN-GJS-500-7
Виготовляється відповідно до DIN EN-545
Фіксувальне кільце виготовлене з латуні
Фланці відповідно до PN-EN 1092-2:1999 [DIN 2501]
Повне покриття антикорозійною епоксидною фарбою з мінімальною товщиною 250 мікронів у кольорі RAL5015 відповідно до EN ISO 12944-5:2009 і DIN 30677-2, захист від електричного пробою 3 кВА
Виробництво та гарантія якості відповідно до EN ISO 9001:2015

DN, мм	d	H, мм	A, мм	D1, мм	D2, мм	D₀, мм	(nx)∅do	Вага, кг
50	63	140	179	100	161	125	(4x) ∅19	4,5
80	90	140	206	132	200	160	(8x) ∅19	5,7
100	110	150	225	152	220	180	(8x) ∅19	6,7
150	160	165	298	212	285	240	(8x) ∅23	10,5
200	225	185	354	266	340	295	(8[12]x) ∅23	17,2
250	250	206	423	320	400	350[355]	(12x) ∅23[28]	27,8

№	Деталь	Матеріал
1	Корпус	Ковкий чугун EN-GJS-500-7
2	Стопорне кільце	Ковкий чугун EN-GJS-500-7
3	Болти	Оцинкована сталь
4	Гайки	Оцинкована сталь
5	Шайби	Оцинкована сталь
6	Захисна гайка	Полиэтилен
8	Щільна прокладка	Етилен-пропіленовий каучук EPDM + латунь MO58

Инструкция по монтажу фланцевого адаптера Ду 80 для ПВХ и ПЭ труб 90 мм, BOHAMET-ARMATURA. Шаг 1

Фланцовий адаптер: спочатку прикрутіть адаптер до відповідного фланцю

Инструкция по монтажу фланцевого адаптера Ду 80 для ПВХ и ПЭ труб 90 мм, BOHAMET-ARMATURA. Шаг 2

Зніміть фаску з труби, за розмірами згідно таблиці

Змащуйте кінець труби

Инструкция по монтажу фланцевого адаптера Ду 80 для ПВХ и ПЭ труб 90 мм, BOHAMET-ARMATURA. Шаг 3

Не використовуйте мастило на основі нафтопродуктів.

Инструкция по монтажу фланцевого адаптера Ду 80 для ПВХ и ПЭ труб 90 мм, BOHAMET-ARMATURA. Шаг 4

Просуньте трубу до кінця адаптера

Инструкция по монтажу фланцевого адаптера Ду 80 для ПВХ и ПЭ труб 90 мм, BOHAMET-ARMATURA. Шаг 5

Затягніть болти стопорного кільця хрест-навхрест, поки стопорне кільце не торкнеться корпусу

Основні
Виробник	Efekt Plus
Країна виробник	Польща
Робоче середовище	Вода
Мінімальна робоча температура	5 град.
Максимальна робоча температура	80 град.
Колір	Синій
Користувальницькі характеристики
Матеріал корпусу	Чавун
Тип приєднання	Фланцеве
Умовний прохід	50
Запірний орган	Клиновий
Привід	Ручний
Клас герметичності	З
