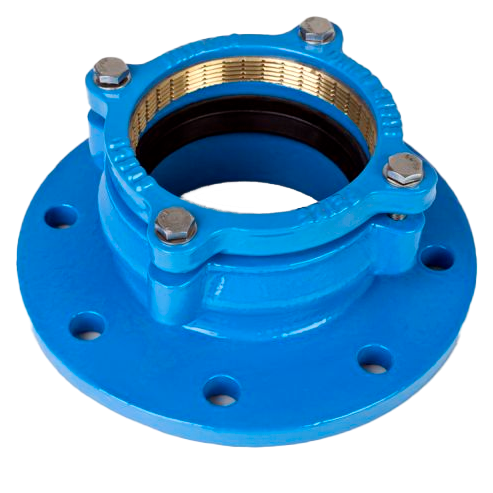

Адаптер фланцевий для ПВХ і ПЕ труб EFEKT Ду 50
1 993 ₴
Готово до відправкиУ компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення
Функціональні особливості фланцевого адаптера Ду 50 для ПВХ та ПЕ труб 63 мм, EFEKT
- Фланцевий адаптер призначений для фланцевих з'єднань труб ПВХ і ПЕ
- Корпус виготовлений з ковкого чавуна EN-GJS-500-7
- Виробляється в відповідності до DIN EN-545
- Фіксуюче кільце виготовлено з латуні
- Фланці в відповідності до PN-EN 1092-2:1999 [DIN 2501]
- Повне покриття антикорозійною епоксидною фарбою з мінімальною товщиною 250 мікрон в RAL5015 в відповідності з EN ISO 12944-5:2009 та DIN 30677-2, захист від электриченкого пробою 3 кВА.
- Виробництво та гарантія якості в відповідності з EN ISO 9001:2015
Розміри фланцевого адаптера Ду 50 для ПВХ та ПЕ труб 63 мм, EFEKT
| DN, мм | D, мм | DE, мм | L, мм | E, мм | b, мм | Вага, кг |
|---|---|---|---|---|---|---|
| 50 | 165 | 63 | 90 | 80 | 19 | 3,5 |
| 65 | 185 | 75 | 92 | 82 | 19 | 4,8 |
| 80 | 200 | 90 | 95 | 85 | 19 | 5,2 |
| 100 | 220 | 110 | 95 | 85 | 19 | 7,0 |
| 125 | 250 | 125 | 97 | 87 | 19 | 11,0 |
| 150 | 285 | 160 | 115 | 105 | 19 | 14,0 |
| 200 | 340 | 200 | 135 | 125 | 20 | 19,5 |
| 250 | 400 | 250 | 155 | 145 | 22 | 30,5 |
| 300 | 455 | 315 | 184 | 174 | 25 | 50,0 |
| 400 | 565 | 400 | 240 | 230 | 25 | 75,0 |
Матеріали виготовлення фланцевого адаптера Ду 50 для ПВХ та ПЕ труб 63 мм, EFEKT
| № | Деталь | Матеріал |
|---|---|---|
| 1 | Стопорне кільце | Ковкий чавун EN-GJS-500-7 |
| 2 | Корпус | Ковкий чавун EN-GJS-500-7 |
| 3 | Болты | Нержавіюча сталь AISI306 |
| 4 | Kільце | Латунь |
| 5 | Ущільнююча прокладка | Етилен-пропіленовий каучук EPDM |
Інструкція по монтажу фланцевого адаптера Ду 50 для ПВХ та ПЕ труб 63 мм, EFEKT
Фланцевий адаптер: спочатку прикрутіть адаптер до сполучного фланця
Зніміть фаску з труби, за розмірами згідно таблиці
| ØD | А | В |
|---|---|---|
| 63-140 | 2,5 | 10 |
| 160-180 | 4,0 | 16 |
| 200-225 | 5,0 | 20 |
| 250-315 | 7,0 | 25 |
| 355-450 | 9,0 | 35 |
Змастіть кінець труби
Не використовуйте нафтопродукти для змащення.
Просуньте трубу до кінця адаптера
Затягніть болти стопорного кільця хрест-навхрест, поки стопорне кільце не торкнеться корпусу
| Основні | |
|---|---|
| Виробник | Efekt Plus |
| Країна виробник | Польща |
| Робоче середовище | Вода |
| Мінімальна робоча температура | 5 град. |
| Максимальна робоча температура | 80 град. |
| Колір | Синій |
| Користувальницькі характеристики | |
| Матеріал корпусу | Чавун |
| Тип приєднання | Фланцеве |
| Умовний прохід | 50 |
| Запірний орган | Клиновий |
| Привід | Ручний |
| Клас герметичності | З |
