Лічильний механізм ETKD-M

Лічильний механізм ETKD-N

Новий лічильний механізм для більш точного обліку споживання води в квартирах

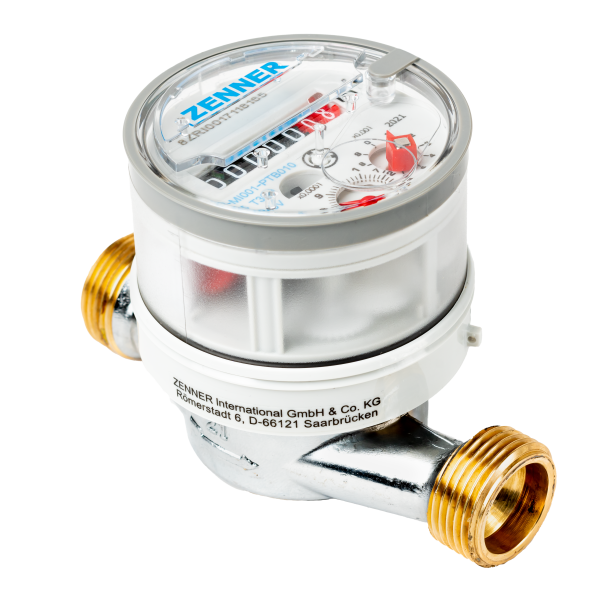

Лічильний механізм лічильника холодної води Zenner ETKD Ду 15 технічно модернізований і має нову концепцію. Він оснащений захистом від впливу магнітного поля, що дає чудові результати по точності і стабільності вимірювань.

Для поточних і майбутніх застосувань інтелектуального обліку до систем дистанційного зчитування була розроблена модель лічильника холодної води Zenner ETKD Ду 15 з модуляторним диском, з якого можно сканувати електронним способом і без зворотного зв'язку за допомогою модуля EDC. Можливість електронного сканування модуляторного диска є основою для віддаленого зчитування даних лічильника по радіо, M-Bus або імпульсу. Модернізуючи за допомогою нашого модуля EDC, одноструменевий лічильник можна перетворити в перспективний інтелектуальний лічильник води всього за кілька простих кроків.

Базові моделі лічильника холодної води Zenner ETKD-N Ду 15 стандартно підготовленні під встановлення накладки і пропонують можливість передачі даних лічильника через імпульсний вихід.

Огляд робочих характеристик лічильника холодної води Zenner ETKD Ду 15

• одноструменевий водолічильник з сухим лічильним механізмом

• Модель «-M» з 8-значним регістром і модуляторним диском (1 л/імпульс) для сканування без зворотного зв'язку для радіо (бездротовий M-Bus, LPWAN), M-Bus або імпульсний вихід

• Модель «-N» з 7-значним регістром і магнітною стрілкою дає можливість віддаленого зчитування даних лічильника через імпульсний вихід (10 л/імпульс)

• Кришка лічильного механізму виготовлена з високоякісного полімерного пластику, стійкого до ультрафіолетового випромінювання

• Додатково: герметичний лічильнийй механізм зі скла і міді зі ступенем захисту IP68, серійно оснащений кришкою лічильного механізму

• Лічильний механізм обертається на 355°

• Для горизонтального і вертикального монтажу

• Лічильник води відповідає Технічному регламенту засобів вимірювальної техніки, затвердженому постановою КМУ від 24.02.2016 р. №163, нормам ISO 4064:2014 та вимогам Директиви ЕС 2014/32/EU.

Опції AMR

(автоматизоване зчитування показань лічильників)

• Модель «-N» може оснащатися імпульсною накладкою (стандарт 10 л/імпульс, опціонально 1 л/імпульс)

• Модель “-M”, серійно оснащена комунікаційним інтерфейсом для:
  ⇒ імпульсного виходу
  ⇒ дротового M-Bus
  ⇒ радіо по Wireless M-Bus
  ⇒ радіо по LPWAN (LoRaWAN™, SIGFOX)

Технічні характеристики лічильника холодної води Zenner ETKD Ду 15

⁽¹⁾ Інші діапазони вимірювань (R) за запитом
⁽²⁾ Дані стосуються стандартного діапазону вимірювань
⁽³⁾ Конденсація можлива

Креслення лічильника холодної води Zenner ETKD Ду 15

Типова крива втрати тиску лічильника холодної води Zenner ETKD Ду 15

Типова крива точності лічильника холодної води Zenner ETKD Ду 15

• Q1 Мінімальна об'ємна витрата

• Q2 Перехідна об'ємна витрата

• Q3 Номінальна об'ємна витрата

• Q4 Максимальна об'ємна витрата
