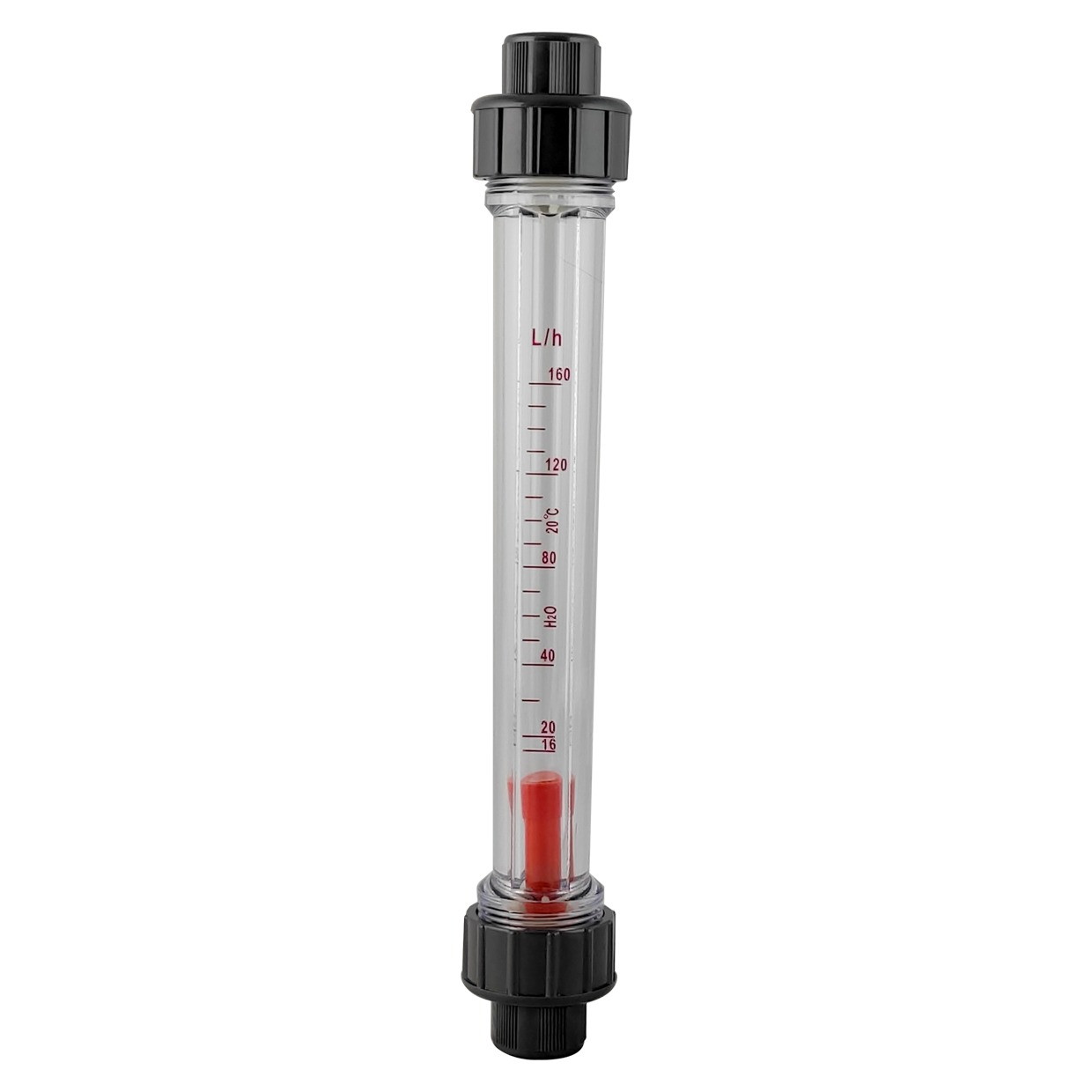

Ротаметр для води трубний, під клей

Ротаметр - це механічний прилад, призначений для вимірювання об'ємної витрати рідкого середовища в одиницю часу. Ротаметри можуть бути встановлені безпосередньо в трубопроводи, виконані з різних матеріалів. Також можливі варіанти монтажу ротаметров на панелі (так звані панельні ротаметри). Монтується ротаметр тільки у вертикальному положенні, при якому потік рідини проходить знизу вверх. Принцип роботи ротаметров полягає у вертикальному переміщенні поплавка вздовж корпусу ротаметра. Поплавок утримується за рахунок висхідного потоку. Положення поплавця вказує витрата рідини. На корпусі ротаметра нанесена вимірювальна шкала, откалиброванная у відповідності з діапазоном вимірювань. Шкала калібрується в л/год (LPH), м3/год (M3/H).

Ротаметр складається з прозорої пластикової конічної трубки і поплавця, вільно в ній плаваючого. Під дією напору рідини поплавок спливає і займає певне положення по висоті трубки. Чим більші витрати, тим вище знаходиться поплавець. Трубка отградуирована по висоті, відлік проводиться по верхньому обрізу поплавця.

Умови експлуатації:
Ротаметри повинні експлуатуватись при температурах від 0 до 600С
- Шкала умовно рівномірна

- Робочий надлишковий тиск ротаметра – 0,63 МПа (6,3 кгс/см2)
- Величина втрати тиску від установки ротаметра до технологічної лінії не повинна перевищувати 0,01 МПа (0,1 кгс/см2)

- Потік – 0,016-0,16 м3/год
- Температура вимірюваного середовища від 0 до 600С
