Ротаметр для води трубний LZS15 (100-1000 л/год) під клей
1 658 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- +380 (48) 783-01-88отдел продаж
- +380 (66) 788-65-99отдел продаж
Ротаметр — це механічний прилад, призначений для вимірювання об'ємної витрати рідкого середовища в одиницю часу. Ротаметри можуть бути встановлені безпосередньо в трубопроводи, виготовлені з різних матеріалів. Також можливі варіанти монтажу ротаметрів на панелі (так звані панельні ротаметри). Монтується ротаметр тільки у вертикальному положенні, за якого потік рідини проходить знизу вгору. Принцип роботи ротаметрів полягає у вертикальному переміщенні-плівка вздовж корпусу ротаметра. Поплавець утримується завдяки вихідному потоку. Положення поплавця вказує витрату рідини. На корпусі ротаметра нанесена вимірювальна шкала, відкалібрована відповідно до діапазону вимірювань. Шкала калібрується в л/год (LPH), м3/год (M3/H), галон/хв (GPM); л/хв (LPM).

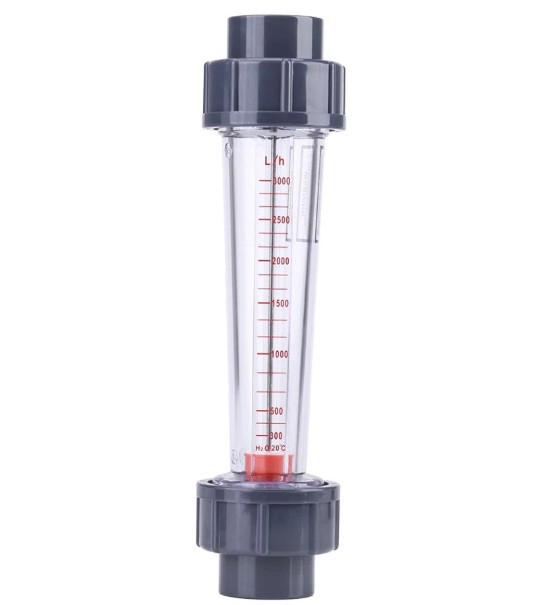

Ротаметр складається з прозорої пластикової конічної трубки та поплавця, вільно в ній плаває. Під дією напору рідини поплавець спливає й займає певне положення за висотою трубки. Чим більша витрата, тим вищий поплавець. Трубка відготована за висотою, відрахунок проводиться за верхнім обрізом попливавання.
Робоча температура до 55 градусов.
Під'єднання під клей
|
Модель |
Расход |
Розмір підключення, дюйм |
|
LZS15 |
10-100 л/год |
1/2” |
|
16-160 л/год |
1/2” |
|
|
25-250 л/год |
1/2” |
|
|
40-400 л/час |
1/2” |
|
|
60-600 л/год |
1/2” |
|
|
100-1000 л/год |
1/2” |

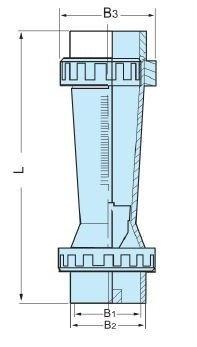

Розміри ротаметра:
L — 220 мм
B1 — 20 мм
B2 — 26 мм
B3 — 51 мм
Розрахунок поправного коефіцієнта під час вимірювання рідин із придільною вагою, відмінним від 1,0
Ротаметри відкалібровані на чистій воді за температури 20 °C (68 °F). Для рідин зі щільністю і в'язкістю, схожих із водою (тобто, Питома вага 1,0 і в'язкість між 0,5 і 1,3 сП) ця калібрування буде досить точною.
У таблиці нижче наведені поправні коефіцієнти, які мають застосовуватися для рідин з іншою, відмінною від 1,0 придільною вагою. Помножте поправний коефіцієнт на значення шкали води, щоб отримати фактичну витрату.
Приклад: Для рідини з придільною вагою 1,56, поправний коефіцієнт дорівнює 0,770. Для діапазону витрати води від 100 до 1000 л/год, виправлений діапазон вимірювання буде від 74 до 740 л/год. В'язкість вимірюваного середовища, водночас має бути між 0,5 і 1,3 сП для стандартних шкал. У лівій колонці представлена питома вага з точністю до десятих. У верхній строчку з точністю до сотих.
Розрахунок поправного коефіцієнта для рідин із придільною вагою, відмінним від 1,0
|
Питома вага |
.00 |
.01 |
.02 |
.03 |
.04 |
.05 |
.06 |
.07 |
.08 |
.09 |
|
Поправковий коефіцієнт |
||||||||||
|
0.4 |
1.647 |
1.626 |
1.605 |
1.585 |
1.565 |
1.548 |
1.529 |
1.513 |
1.495 |
1.479 |
|
0.5 |
1.462 |
1.447 |
1.433 |
1.418 |
1.404 |
1.391 |
1.377 |
1.364 |
1.351 |
1.339 |
|
0.6 |
1.326 |
1.316 |
1.304 |
1.292 |
1.282 |
1.271 |
1.259 |
1.250 |
1.239 |
1.229 |
|
0.7 |
1.220 |
1.211 |
1.202 |
1.192 |
1.183 |
1.175 |
1.167 |
1.157 |
1.149 |
1.142 |
|
0.8 |
1.134 |
1.125 |
1.117 |
1.111 |
1.104 |
1.096 |
1.089 |
1.082 |
1.075 |
1.068 |
|
0.9 |
1.062 |
1.055 |
1.048 |
1.042 |
1.035 |
1.030 |
1.024 |
1.017 |
1.011 |
1.005 |
|
1.0 |
1.000 |
0.994 |
0.988 |
0.982 |
0.978 |
0.972 |
0.967 |
0.962 |
0.956 |
0.951 |
|
1.1 |
0.947 |
0.943 |
0.936 |
0.932 |
0.927 |
0.923 |
0.917 |
0.913 |
0.909 |
0.904 |
|
1.2 |
0.900 |
0.895 |
0.891 |
0.887 |
0.883 |
0.878 |
0.874 |
0.870 |
0.866 |
0.862 |
|
1.3 |
0.858 |
0.854 |
0.850 |
0.846 |
0.842 |
0.838 |
0.835 |
0.831 |
0.827 |
0.824 |
|
1.4 |
0.820 |
0.818 |
0.814 |
0.810 |
0.806 |
0.803 |
0.800 |
0.797 |
0.794 |
0.791 |
|
1.5 |
0.787 |
0.784 |
0.781 |
0.778 |
0.776 |
0.773 |
0.770 |
0.767 |
0.764 |
0.759 |
|
1.6 |
0.756 |
0.754 |
0.751 |
0.748 |
0.745 |
0.742 |
0.740 |
0.737 |
0.734 |
0.730 |
|
1.7 |
0.728 |
0.726 |
0.723 |
0.720 |
0.717 |
0.714 |
0.712 |
0.709 |
0.706 |
0.704 |
|
1.8 |
0.701 |
0.699 |
0.696 |
0.694 |
0.691 |
0.689 |
0.686 |
0.684 |
0.682 |
0.679 |
|
1.9 |
0.677 |
0.674 |
0.672 |
0.669 |
0.667 |
0.665 |
0.663 |
0.661 |
0.658 |
0.657 |
|
2.0 |
0.654 |
0.652 |
0.650 |
0.648 |
0.646 |
0.644 |
0.641 |
0.604 |
0.637 |
0.636 |
Питома вага (відносна щільність) це безрозмірна величина, що визначається, як співвідношення щільності середовища до щільності води за певної температури та може бути виражена формулою:
УВ =Плсередовища / ПлH2O
де
УВ = питома вага середовища
Плсередовища = щільність вимірюваного середовища (кг/м3)
ПлH2O = щільність води (кг/м3)
Примітка: щільність вимірюваного середовища і води треба брати за однієї й тієї ж температури.
| Основні | |
|---|---|
| Максимальна робоча температура | 55 °С |
| Гарантійний термін | 12 міс |
| Країна виробник | Китай |
| Мінімальна температура вимірюваного середовища | 5 °С |
| Максимальна температура вимірюваного середовища | 55 °С |
| Стан | Новий |
| Діаметр умовного проходу, дюйм | 1/2" |
