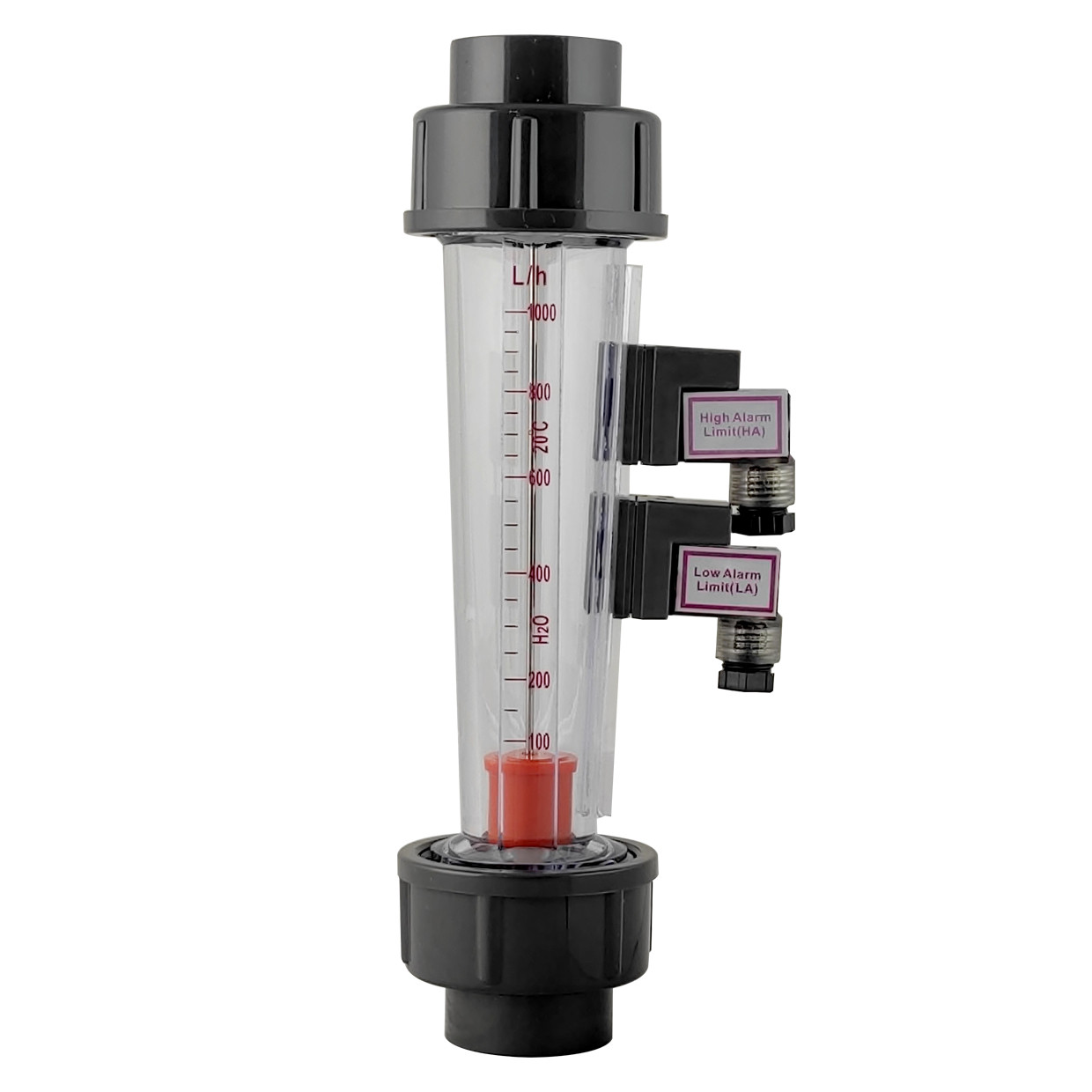

Ротаметр трубного типу LZS-15D 100-1000 L/H (1/2") короткий з герконовим датчиком
2 903 ₴
- Готово до відправки
- Код: LZS-15D 100-1000л гиркон
- +380 (48) 783-01-88отдел продаж
- +380 (66) 788-65-99отдел продаж
Ротаметр — прилад для визначення об'ємної витрати води за одиницю часу. Застосовується в системах водопостачання і водопідготовки. Являє собою порожнистий корпус із прозорими стінками з закріпленою всередині віссю, якою вільно переміщається поплавець. Може використовуватися в складі стаціонарних і рухливих технологічних установок різного призначення
Особливість:
Герконовий датчик — для контролю витрати рідин, де необхідно зняти сигнал у разі досягнення критичного значення витрати — мінімального або максимального.
Ротаметр трубного типу LZS-15D 100-1000 L/H (1/2") короткий з кінцевими герконовими вимикачами.
Цей тип ротаметрів призначений для контролю витрати рідин, де необхідно зняти сигнал у разі досягнення критичного значення витрати — мінімального або максимального. Мінімальне та максимальне значення витрати, за якого подаватиметься сигнал, може задаватися самостійно. Для цього необхідно послабити гвинт кріплення вимикача та пересунути його у верх або вниз за напрямною до досягнення необхідного значення.
Логіка роботи нижнього вимикача: Спочатку вимикач — нормально відкритий. Коли поплавець із магнітом розміщений навпроти вимикача, то контакт замикається. Щойно поплавець йде вгору, то контакт розмикається. Щоб вимикач замикався у разі відсутності потоку, його потрібно розташувати в самому низу корпусу. Якщо нижній вимикач розмістити посередині шкали, то він замкнеться тільки на короткий час — у момент проходження повз нього поплатка.
Логіка роботи верхнього вимикача: Спочатку вимикач — нормально закритий. Коли поплавець із магнітом підніметься вгору та розміщений навпроти вимикача, то контакт розмикається. Якщо поплавець і далі йде вгору, то контакт залишається розімкнутим. Коли поплавець опускається вниз і проходить вимикач, то контакт замикається. Тобто цей тип вимикача має "пам'ять" і якщо необхідно задати спрацьовування (відкриття контакту) не на максимальній витраті, а на чудовому від максимального, то вимикач треба опустити вниз на необхідну висоту.
Призначення
Ротаметр — прилад для вимірювання об'ємної витрати, що плавно змінюються однорідних потоків чистих і слабо забруднених рідин із дисперсними увімкненнями сторонніх частинок
Принцип роботи
Потік рідини входить із нижньої частини корпусу, створюючи турбулентний потік, який починає обертати поплавець навколо осі. Активна відцентрова сила порушує фізичний контакт між поплавцем і віссю — поплавець може вільно переміщатися вздовж осі. Водночас ламінарний складник потоку підіймає поплавець. Чим більше потік — тим більше його ламінерного складника — тим вище спливає поплавець. Порівнюючи положення верхнього краю палавка з показником шкали, можна отримати дані про миттєву витрату рідини
Технічні характеристики
- Внутрішня нитка: 316 неіржавка сталь;
- Поплавець: 304 неіржавка сталь;
- Прокладка: силікон;
- Фланець: високоміцний поліпропілен;
- Корпус: акрилове скло;
- Кінцеві вимикачі: геркон.
Основні | |
---|---|
Країна виробник | Китай |
Діаметр умовного проходу, дюйм | 1/2" |
Номінальний тиск | 1 МПа |
Мінімальна температура вимірюваного середовища | 5 °С |
Максимальна температура вимірюваного середовища | 60 °С |
Максимальна робоча температура | 60 °С |
Гарантійний термін | 12 міс |
Стан | Новий |
- Ціна: 2 903 ₴
