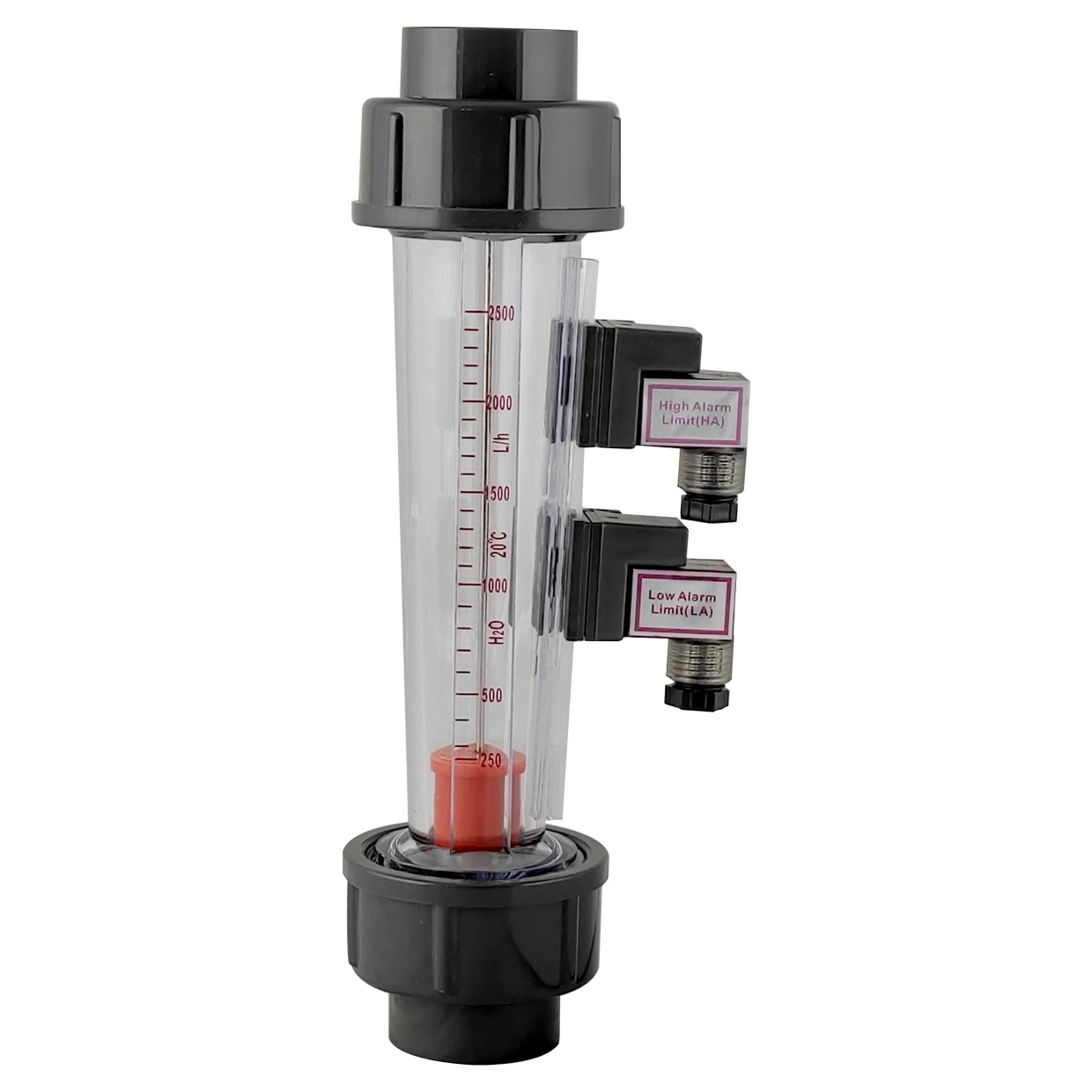

Ротаметр трубного типу LZS-25D 160-1600 L/H (1) короткий з герконовим датчиком
3 225 ₴
- Готово до відправки
- Код: LZS-25D 160-1600 L/H герк
- +380 (48) 783-01-88отдел продаж
- +380 (66) 788-65-99отдел продаж
Ротаметр - прилад для визначення об'єму води за одиницю часу. Замінюють водозбірні системи та водопідготовки. Це порожнистий корпус з прозорими стінками, прикріпленими всередині вісь, по якій вільно переміщаються поплавки. Можна використовувати в складі стаціонарних і рухомих технологічних установ різної призначення
Особливість:
Герконовий датчик - щоб контролювати витрати рідини, де необхідно зняти сигнал при досягненні критичного значення витрату - мінімального або максимального.
Ротаметр трубного типу LZS-25D 160-1600 L/H (з' єднання 1 клею) короткий з кінцевими герконовими вимикачами.
Цей тип ротаметрів призначений для контролю використання рідкостей, де потрібно зняти сигнал при досягненні критичного значення витрату - мінімального або максимального. Мінімальне і максимальне значення витрат, при якому буде подаватися сигнал може ставитися самостійно. Для цього вам потрібно зменшити гвинт на зміцнення вимикача і пересунути його на верх або вниз по напрямку до досягнення необхідного значення.
Логіка для нижнього вимикача: Спочатку вимикач - нормально відкритий. Коли поплавець з магнітом знаходиться навпроти вимикача, то контакт замикається. Як тільки поплавок йде вгору, то контакт розмикається. Щоб вимикач замикався при відсутності потоку, його треба розмістити в самому низу корпусу. Якщо нижнє вимикач розмістити посередині шкали, то він замкнеться тільки на короткий час - в момент проходження повз ньогоплівка.
Логіка верхнього вимикача: Спочатку вимикач - нормально закритий. Коли поплавець з магнітом підніметься вгору і знаходиться навпроти вимикача, то контакт розмикається. Якщо поплавок продовжує йти вгору, то контакт залишається розмитим. Коли поплавець опускається вниз і проходить вимикач, то зв’язок замикається. Тобто, цей тип вимикача має "пам'яти" і якщо необхідно поставити зробітнення (відкриття контакту) не на максимальному витраті а на відмінному від максимального, то вимикач слід опустити вниз на потрібну висоту.
Призначення
Ротаметр - прилад для вимірювання об'ємного витрату плавно міняючих однорідних потоків чистих і слабо забруднених рідин з дисперсними включеннями інорідних частинок
Принцип роботи
Потік рідини входить до нижньої частини корпусу, створюючи турбулентний потік, який починає обертати поплавок навколо осі. Охолоджуюча центробільна сила порушує фізичний контакт між поплавцем і вісьмою — поплавець може вільно пересуватися вздовж осі. З другого боку, лавінарна частина потоку піднімає поплавки. Чим більше води, тим більша його ламінарна складова, тим вище виринає поплавець. Якщо ви порівняєте розташування верхнього краюплакування з показом шкали, ви можете отримати дані про миттєве використання рідини
Технічні характеристики
Внутрішня нитка: 3116 нержавіюча сталь;
- Поплавок: 304 нержавілий сталь;
- Прокладка: силікон;
- Фланець: високопроникний поліпропилен;
- Корпус: акрилове скло;
- Концевы выключали: геркон.
Основні | |
---|---|
Максимальна робоча температура | 60 °С |
Гарантійний термін | 12 міс |
Країна виробник | Китай |
Номінальний тиск | 1 МПа |
Мінімальна температура вимірюваного середовища | 5 °С |
Максимальна температура вимірюваного середовища | 60 °С |
Стан | Новий |
Діаметр умовного проходу, дюйм | 1" |
- Ціна: 3 225 ₴
