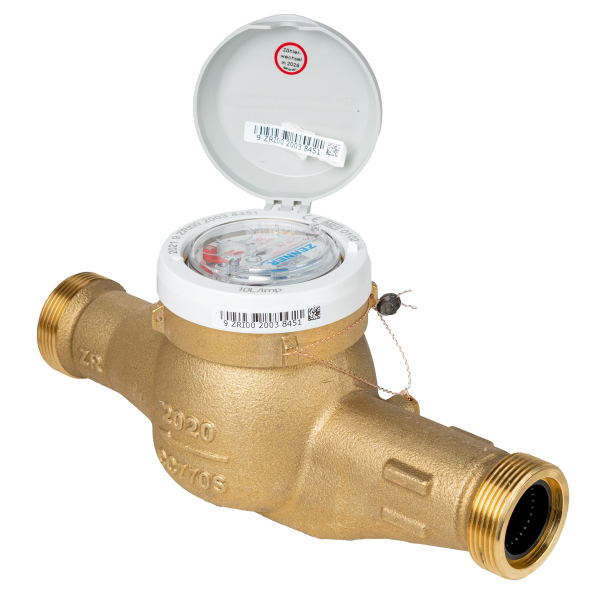

Лічильник гарячої води Zenner MTWD Ду 32 сухохідний
6 929 ₴
- Готово до відправки
- +380 (48) 783-01-88отдел продаж
- +380 (66) 788-65-99отдел продаж
Лічильний механізм MTWD-N
Будинковий лічильник води MTWD-N Ду 32
Сучасний рівень розвитку Zenner MTWD Ду 32 гарантує найточніші результати вимірювань, мінімальне навантаження на підшипник і тривалий термін експлуатації.
Лічильник гарячої води Zenner MTWD є багатострунним сухоходним лічильником з герметичним скляно-мідним рахунковим механізмом, стійким до затоплення (IP68).
MTWD ідеально підходить для вимірювальних завдань при температурах до 90°C. Завдяки використанню спеціальних матеріалів, високі показники точності вимірювання можна поєднувати з високою максимальною температурою.
Модель MTWD-M-CC оснащена 8-розрядним скляно-мідним рахунковим механізмом (IP68) та модуляторним диском. Це дозволяє проводити електронне, не реактивне сканування і є основою для дистанційного зчитування даних лічильника через радіо з використанням LoRaWAN® або wM-Bus (відповідно до DIN EN 13757-4). Також можливий комбінований модуль M-Bus/імпульс.
Модель MTWD-N оснащена 8-розрядним рахунковим механізмом з ціною імпульсу — 1 л/імпульс в стандартній комплектації або доступна з 7-розрядним рахунковим механізмом з ціною імпульсу — 10 л/імпульс.
Огляд робочих характеристик
-
Багатоструменевий лічильник із сухим лічильним механізмом із захищенною магнітною муфтою
-
Для горизонтального і вертикального монтажу (також для висхідних і низхідних труб)
-
Оглядове вікно скло/мідь (IP68)
-
Робочий тиск МАР 16
-
Діапазон показників від 0,1 до 99999 м3
-
Метрологічний клас В
-
Рахунковий механізм обертається на 355°
Опції AMR
(автоматизоване зчитування показань лічильників)
-
Стандарт з інтерфейсом зв'язку для модулів EDC (Electronic Data Capture):
⇒ бездротовий радіомодуль M-Bus EDC відповідно до стандарту OMS (868 МГц)
⇒ радіомодуль EDC LPWAN для LoRaWAN®, SIGFOX)
⇒ EDC- комбінований M-Bus і імпульсний модуль
Технічні характеристики лічильника води Zenner MTWD Ду 32
| Номінальна об'ємна витрата | Q3 | м³/год | 2,5 | 4,0 | 6,3 | 10 | 16 | 25 |
| Порівняно з номінальним потоком (EWG) | Qn | м³/год | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 |
| Стандартний діапазон вимірювання | Q3/Q1 | R | 80H/40V | |||||
| Максимальна об'ємна витрата | Q4 | м³/год | 3,13 | 5,0 | 7,88 | 12,5 | 20 | 31,3 |
| Перехідна об’ємна витрата | Q2 | л/год | 50H/100V | 80H/160V | 126H/253V | 200H/400V | 320H/640V | 500H/1000V |
| Мінімальна об'ємна витрата | Q1 | л/год | 31H/63V | 50H/100V | 79H/158V | 125H/250V | 200H/400V | 313H/625V |
| Поріг чутливості | л/год | <10 | <10 | <18 | <18 | <40 | <45 | |
| Діапазон показників | min | л | 0,1 | |||||
| max | м³ | 99999 | ||||||
| Температурний діапазон | T90 | °C | 0,1÷90 | |||||
| Робочий тиск, макс. | MAP | бар | 0,3÷16 | |||||
| Втрата тиску при Q3 | Δp | бар | Δ0,63 | |||||
| Номінальний діаметр | Ду | мм | 15 | 20 | 25 | 32 | 40 | 50 |
| дюйм | ½ | ¾ | 1 | 1¼ | 1½ | 2 | ||
| Довжина (без штуцерів) | L2 | мм | 165 | 190 | 260 | 260 | 300 | 300 |
| Різьба G x B | D1 | дюйм | ¾ | 1 | 1¼ | 1½ | 2 | 2½ |
| Різьба штуцера | D2 | дюйм | ½ | ¾ | 1 | 1¼ | 1½ | 2 |
| Ширина приблизно | B | мм | 95 | 95 | 95 | 95 | 110 | 110 |
| Висота приблизно | H1 | мм | 120 | 120 | 120 | 120 | 145 | 150 |
| H2 | ∼30 | ∼35 | ∼25 | ∼35 | ∼40 | ∼50 | ∼60 | |
| Вага | кг | 1,3 | 1,6 | 2,1 | 2,2 | 3,6 | 4,0 | |
Типова крива втрати тиску лічильника
Zenner MNK-N Ду 32
Q1 - мінімальна об'ємна витрата
Q2 - перехідна об'ємна витрата
Q3 - номінальна об'ємна витрата
Q4 - максимальна об'ємна витрата
Типова крива точності лічильника
Zenner MTWD Ду 32
Креслення лічильника води Zenner MTWD Ду 32
| Основні | |
|---|---|
| Стан | Новий |
| Виробник | ZENNER |
| Країна виробник | Німеччина |
| Умовний прохід | 32 мм |
| Метрологічний клас | В |
| Вага | 2.1 кг |
| Гарантійний термін | 12 міс |
| Тип приєднання | Муфтове |
| Додаткові характеристики | |
| Матеріал корпусу | Латунь |
| Користувальницькі характеристики | |
| Довжина (без штуцерів), мм | 260 |
| Маса, кг | 2,1 |
| Діаметр умовний, мм | 32 |
| Номінальна об'ємна витрата (Q3), м3/год | 10 |
| Висота, мм | 120 |
| Діапазон вимірювання Q3/Q1, R | 80H/40V |
| Тип лічильника | холодної води |
| Температура (макс.), °C | 90 |
| Модель лічильника | MTWD |
| Тип довжини | стандартний |
| Тиск, бар | 16 |
- Ціна: 6 929 ₴
