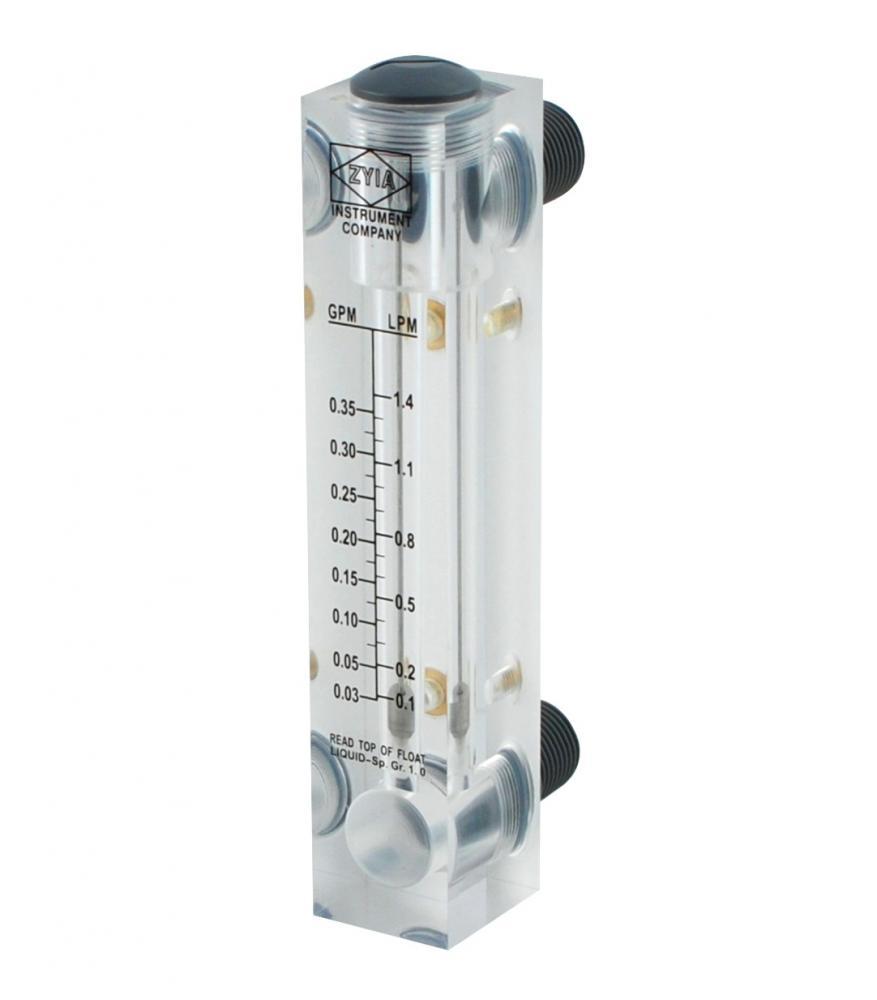

Ротаметр панельного типу GPM 0,03-0,35 галон/хв LPM 0,1-1,4 л/хв, різьба 1/2"
1 200 ₴
Показати оптові ціни- Готово до відправки
- Оптом і в роздріб
- Код: Fm 0.03-0,35 GPM
- +380 (48) 783-01-88отдел продаж
- +380 (66) 788-65-99отдел продаж
Ротаметр панельного типу GPM 0,03-0,35 галон/хв LPM 0,1-1,4 л/хв, різьба 1/2"
Ротаметр - прилад для визначення об'ємної витрати води за одиницю часу. Застосовується в системах водопостачання і водопідготовки. Являє собою порожнистий корпус з прозорими стінками з закріпленої всередині віссю, на якій вільно переміщається поплавок. Може використовуватися в складі стаціонарних і рухомих технологічних установок різного призначення
Характеристики ротаметров панельного типа
№ |
Модель |
Діапазон вимірювання |
Похипка (%) |
Приєднувальні розміри |
Робочий тиск |
||
галлон/мин |
литр/мин |
литр/час |
|||||
1 | FM03(0.1-1.4GPM) | 0,03-0,35 | 0,1-1,4 | 6-84 |
4 |
½” |
0.6 Мпа |
2 | FM005(0.05-0.5GPM) | 0,05-0,5 | 0,2-1,8 | 12-108 | ½” | ||
3 |
0.1-1 |
0.5-4 |
23-230 |
½” |
|||
4 |
0.2-2 |
1-7 |
45-450 |
½” |
|||
5 |
0,5-5 |
2-18 |
110-1140 |
½” |
|||
6 |
1-10 |
5-35 |
230-2250 |
1” |
|||
7 |
2-20 |
10-70 |
450-4500 |
1” |
|||
8 |
5-35 |
10-130 |
1440-8000 |
1” |
Розміри ротаметрів
Модель |
Розміри (мм) |
||||||||
А |
В |
С |
D |
E |
F |
G |
Н |
||
FM03(0.1-1.4GPM) | 168 | 30 | 34 | 176 | 25 | 15 | 127 | 76 | |
FM005(0.05-0.5GPM) | 168 | 30 | 34 | 176 | 25 | 15 | 127 | 76 | |
FM01(0.1-1GPM) |
168 |
30 |
34 |
176 |
25 |
15 |
127 |
76 |
|
FM02(0.2-2GPM) |
168 |
30 |
34 |
176 |
25 |
15 |
127 |
76 |
|
FM05(0.5-5GPM) |
168 |
30 |
34 |
176 |
25 |
15 |
127 |
76 |
|
FM10(1-10GPM) |
226 |
45 |
46 |
232 |
48 |
25 |
165 |
100 |
|
FM20(2-20GPM) |
226 |
45 |
46 |
232 |
48 |
25 |
165 |
100 |
|
FM35(5-35GPM) |
226 |
45 |
46 |
232 |
48 |
25 |
165 |
100 |
Призначення
Ротаметр - прилад для вимірювання об'ємної витрати плавно мінливих однорідних потоків чистих і слабо забруднених рідин з дисперсними включеннями сторонніх часток
Принцип роботи
Потік рідини входить із нижньої частини корпусу, створюючи турбулентний потік, який починає обертати поплавець навколо осі. Виникаюча відцентрова сила порушує фізичний контакт між поплавцем і віссю - поплавець може вільно переміщатися вздовж осі. Водночас, ламінарна складова потоку піднімає поплавець. Чим більший потік – тим більше його ламінарна складова – тим вище спливає поплавець. Порівнюючи положення верхнього краю поплавця з показанням шкали, можна отримати дані про миттєву витрату рідини
Технические характеристики
- Внутрішня нитка: 316 нержавіюча сталь;
- Поплавок: 304 нержавіюча сталь;
- Прокладка: силікон;
- Фланець: високоміцний поліпропілен;
- Корпус: акрилове скло
Також у продажу маємо ротаметри трубного (проточного) типу.
Основні | |
---|---|
Вага | 0.3 кг |
Виробник | ZYIA |
Максимальна робоча температура | 50 °С |
Гарантійний термін | 12 міс |
Країна виробник | Китай |
Номінальний тиск | 1 МПа |
Мінімальна температура вимірюваного середовища | 5 °С |
Максимальна температура вимірюваного середовища | 50 °С |
Стан | Новий |
Діаметр умовного проходу, мм | 15 мм |
Діаметр умовного проходу, дюйм | 1/2" |
