За допомогою поплавкового вимикача для контролю рівня води, можна захистити насосний апарат від переходу в режим «сухого ходу». Також у разі наповнення різних резервуарів цей елемент дозволяє захистити їх від переливу.

Пристрій і конструкція

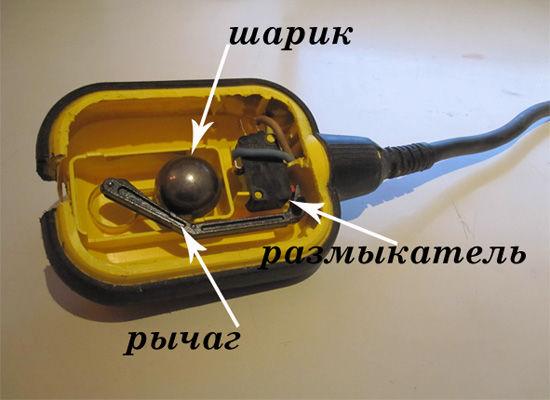

Такий елемент, як поплавочный вимикач для контролю рівня води має плаваючий пластиковий корпус. У нього укладено електричний перемикач і важіль, що дозволяє переводити контакти перемикача. Також у складі представлений сталева кулька, який в разі зміни положення поплавця коригує позицію і самого важеля. До перемикача підведений кабель, що складається з трьох проводів: перший є загальним, а решта приєднані до нормально закритого і нормально відкритого Принцип работыконтакту перемикача.

Всередині ізольованою порожнини кабельного вводу знаходиться полімерна смола, яка захищає від попадання всередину води. Саме з хімічними властивостями і термостійкістю корпусу і оболонки кабелю, які виготовлені з застосуванням термопластичної гуми, пов'язана здатність поплавкового вимикача чудово переносити взаємодія із спиртами, сечовий кислотою, фекальними водами, бензином та іншими агресивними речовинами.

Принцип роботи

В системах водопостачання при наповнення і спорожнення ємності бака резервуара в момент спливання поплавок знеструмлює насос, який подає воду в резервуар. Сигнал на включення надійде лише в момент досягнення ним дна. Така ситуація виникає лише при порожньої ємності. З боку поплавця надійшов сигнал про закриття клапана або засувки з сервоприводом в момент його підняття на поверхню. Відкриття ж клапани або засувки станеться лише момент його занурення на дно при порожньої ємності.

Монтаж

1) До монтажу поплавця слід упевнитися, що номінал струму, використовуваного для роботи насоса, що менше максимально допустимого значення струму, яке наведено в технічних характеристиках на цей тип поплавця.

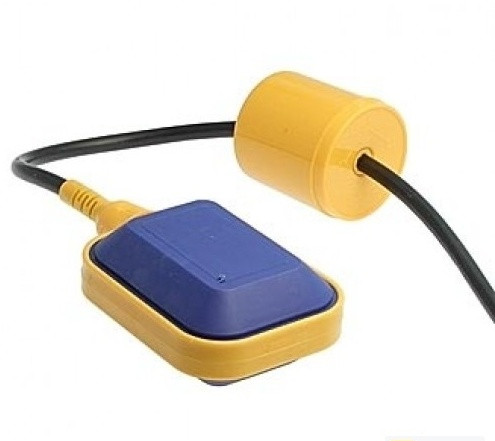

2) При розміщенні в резервуарі грузило необхідно зафіксувати на кабелі, а потім розрахувати довжину вільного ходу поплавця. Використовуючи засувку, потрібно грузило закріпити на кабелі. Після цього кабель необхідно міцно зафіксувати з зовнішньої сторони резервуара.

3) Далі вже переходять до підключення поплавкового вимикача до насоса. Після цього пристрій може бути використане за своїм призначенням.

Обслуговування поплавця

Якщо ж це пристрій контролює роботу фекальних або каналізаційних ям, то рекомендується, принаймні, раз в місяць виконувати очищення поплавця і насоса від забруднень, використовуючи струмінь води, що подається під тиском.
