Підбір розширювального бака і принцип його роботи
Розширювальний бак є дуже важливим елементом в системі опалення . Він служить для того, щоб приймати надлишки теплоносія в той момент, коли він розширюється, таким чином запобігаючи розривання трубопроводу і кранів.Принцип функціонування розширювального бака для опалення полягає в наступному: коли температура теплоносія піднімається на 10 градусів, то обсяг його збільшується приблизно на 0,3%. Так як рідина – не спалюється, то з'являється зайвий тиск, яке потрібно компенсувати. Саме для цього і встановлюється розширювальний бак.

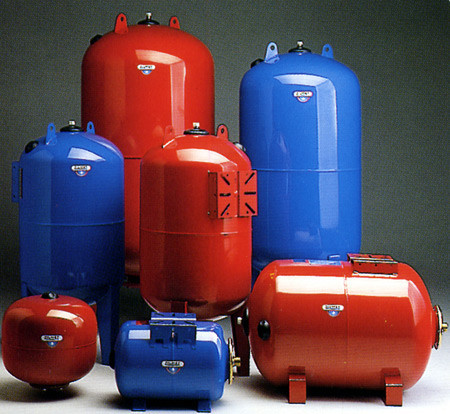

Види розширювальних баків:
В різних системах опалення застосовуються різні види розширювальних баків. Раніше в системах, які не мають циркуляційних насосів, використовувався відкритий розширювальний бак для опалення. Але такі баки мали безліч недоліків, тому в даний час їх застосовують дуже рідко. З-за того, що в такий розширювальний бачок для опалення потрапляє повітря, з'являється корозія, а також рідина випаровується швидше і її необхідно постійно поповнювати. Такий бак повинен бути поставлений в самій верхній точці системи опалення, а це не завжди можна легко реалізувати.
У таких системах опалення, де носій тепла циркулює за допомогою насоса, ставиться закритий розширювальний бак для опалення, розрахунок тут робиться на те, що це герметична ємність, яка має еластичною мембраною всередині. Мембрана (балонна або діафрагмова) поділяє бачок на дві частини. В одну частину закачується повітря або інертний газ під тиском, а інша частина призначена для надлишків теплоносія. Мембрана всередині бака – еластична, тому при попаданні теплоносія туди обсяг повітряної камери стає менше, тиск в ній зростає, таким чином компенсуючи високий тиск в опалювальній системі. При охолодженні ж відбувається зворотний процес.
Пристрій закритих розширювальних баків
Закритий розширювальний бачок для опалення плоский бак може бути фланцевим (мати змінне мембрану) і з несменной мембраною. Другий вид користується досить великим попитом через відносно низькій вартості. Але фланцеві розширювальні баки у чому краще – тиск тут може бути більше, а якщо розірветься мембрана, то можна її замінити.
Фланцевий розширювальний бак системи опалення може бути як вертикальним, так і горизонтальним.
Тут рідина, коли надходить в бак, не має контакту з металевою поверхнею, так як знаходиться всередині мембрани. Якщо мембрана пошкоджується, замінити її можна через фланець.
Баки, в яких не передбачена змінна мембрана, вона закріплюється жорстко по всьому периметру. Діафрагма з самого початку притиснута до внутрішньої поверхні, так як обсяг розширювального бака для опалення повністю заповнений газом. Після цього тиск в розширювальному баці опалення збільшується, а рідина йде всередину. Коли система запускається, тиск може різко зрости, тому саме в цей момент мембрана може пошкодитися.
Вибір розширювального бака
При виборі розширювального бака для опалення слід обов'язково приділити увагу не тільки його типу і розміру, але і на мембрані – важливі такі показники: стійкість до процесу дифузії, діапазон робочої температури, довговічність, відповідність санітарним вимогам.
Крім цього, необхідно визначити співвідношення меж діапазону тиску, яке гранично допустиме. Обов'язково потрібно уточнити перед покупкою бака, відповідає існуючим нормам якості та безпеки.
Розрахунок обсягу бака
Насамперед, визначимо залежність необхідного обсягу і параметрів, які на нього впливають. При розрахунках потрібно враховувати, що чим більше буде місткість опалювальної системи і чим вище максимальна температура носія тепла в ній, тим бак повинен бути більше. Чим вище допустимий тиск в розширювальному бачку опалення, тим він може бути менше. Звичайно ж, методика розрахунку досить складна, тому краще проконсультуватися з фахівцем. Адже помилка у виборі розширювального бака може викликати часте спрацьовування клапана запобігання або інші неприємності.
Розрахунок обсягу виробляється за спеціальною формулою. Тут основна величина – це сумарний обсяг теплоносія, який присутній в опалювальній системі. Обчислюється ця величина з урахуванням потужності котла, кількості і типів опалювальних пристроїв. Приблизні значення: радіатор – 10.5 л/кВт, система тепла підлога – 17 л/кВт, конвектор – 7 л/кВт.
Щоб зробити більш точний розрахунок застосовується формула: Обсяг бака = (Обсяг води системи опалення * Коефіцієнт розширення теплоносія) / Ефективність розширювального бака. Коефіцієнт розширення для води дорівнює 4% при її нагріванні до 95 градусів. Для визначення ефективності бака застосовується ще одна формула: Ефективність бака = (Найбільший тиск в системі – Початковий тиск в повітряній камері) / (Найбільший тиск в системі + 1).
Таким чином, вакуумний розширювальний бак опалення підбирається з урахуванням характеристик міцності і температури, які не повинні бути вище допустимих показників в місці підключення. Обсяг бака може або дорівнювати, або бути більше того результату, який вийшов в результаті обчислень.
Установка розширювального бака
Монтаж розширювального бака системи опалення робиться у відповідності з проектом і інструкцією. Кращим варіантом для вас буде, щоб це здійснив фахівець. Якщо такої можливості немає, то хоча б проконсультуйтеся з ним. Установка розширювальний бак для опалення, якщо він відкритого типу, що проводиться в самій верхній точці системи опалення. Закритий бак можна ставити практично в будь-якому місці, але не безпосередньо після насоса.
Один з варіантів установки розширювального бачка в систему опалення
Необхідно особливу увагу приділити такому питанню, як кріплення розширювального бака опалення, так як маса бака, який заповнений водою, істотно збільшується. Також важливий момент – це можливість і зручність обслуговування бака, вільний доступ до нього.
Обслуговування розширювального бака
Правила обслуговування розширювального бака:
- Один раз на півроку необхідно перевіряти бак на зовнішні пошкодження – корозію, вм'ятини, патьоки. Якщо раптом такі пошкодження знайдені, то обов'язково потрібно усунути їх причину.
- Один раз на півроку потрібно перевіряти початковий тиск газового простору на відповідність розрахунковим показником.
- Один раз в півроку перевіряється цілісність мембрани. У разі виявлення її порушення потрібно замінити її (якщо така можливість передбачена).
- Якщо бак не буде використовуватися довгий час, то потрібно тримати в сухому місці, злив з нього воду.
Як перевірити попередній тиск газового простору розширювального бака?
Для цього слід вимкнути бак від опалювальної системи, дренувати з нього воду, до ніпеля газової порожнини підключити манометр. Якщо тиск нижчий, ніж те, яке було встановлено тоді ж, коли відбувалася налаштування розширювального бака для опалення – через цей же ніпель бак потрібно накачати компресором.
Показання манометрів при правильній роботі розширювального бака
Якщо раптом під час перевірки тиску газового простору після того, як ви дренировали воду, через дренажний кран йде повітря, а тиск в газовій порожнини зменшилася до атмосферного – то мембрана пробита.
Щоб замінити мембрану, потрібно пройти кілька етапів. Першим ділом, бак від'єднується від опалювальної системи, потім його потрібно дренувати. Далі тиск газової порожнини скидається через ніпель. Фланець мембрани демонтується. Знаходиться він в області патрубка для з'єднання з трубами. Мембрана, що входить в пристрій розширювального бака для опалення, виймають з отвору внизу корпусу.
Потім потрібно перевірити внутрішню частину корпусу, щоб там не було забруднень і корозії, якщо вони є, їх слід видалити і промити водою, після чого висушити. Щоб прибрати корозію, не можна використовувати засоби, що містять масла! Тримач мембрани вставляється в отвір вгорі мембрани. Болт укручується в тримач мембрани, вона ставиться в корпус, а держатель відводиться в отвір в дно корпусу. Потім тримач фіксується гайкою. Після цього на корпус ставиться фланець мембрани.
