Пристрій електромагнітних (соленоїдних) клапанів і принцип роботи

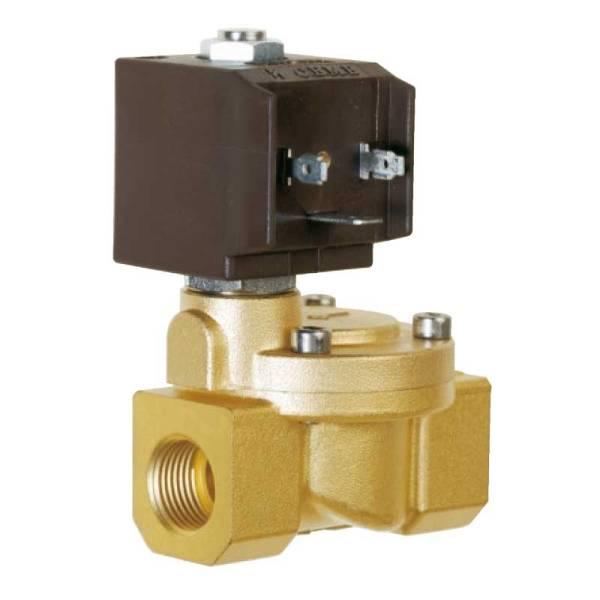

Електромагнітний клапан — електромеханічний пристрій, призначений для регулювання потоків всіх типів рідин і газів. Він складається з корпусу, соленоїда (електромагніту) із серцевиною, на якому встановлено диск або поршень, регулює потік.
Завдяки тому, що в конструкції мембранної та поршневий арматури для управління використовується особливий тип індукційних електричних магнітів (або соленоїдів, від англ. Solenoid) з нерухомою обмоткою, клапани електромагнітні також носять назву соленоїдних. Основним виконавчим елементом такого клапана є соленоидная котушка, усередині якої встановлений сердечник. Такий клапан керується шляхом пропускання струму через індукційну котушку, магнітне поле якої впливає на сердечник.
Соленоїдні клапани можуть бути виконані з еластичною мембраною в якості запірного елемента і називатися мембранними. Соленоїдний клапан, де запірний елемент являє собою поршень, а ущільнення поршня виконані з міцних полімерів називають поршневим.
Електроклапани діляться на нормально відкриті, нормально закриті. Найпоширенішим виконанням по виконанню є клапан електромагнітний нормально закритий.
Клапан електромагнітний нормально закритий — це магнітний клапан, в якому закрите положення зберігається, якщо напруга на індукційну котушку не подається. При подачі напруги на індукційну котушку клапан електромагнітний нормально закритий відкривається. Соленоїдні клапани із зворотним алгоритмом спрацьовування називають нормально відкритими.
Клапан електромагнітний нормально відкритий — це клапан, який при відсутності напруги на індукційної котушки відкритий для робочого потоку. При подачі напруги на котушку магнітний клапан цього типу закривається і залишається закритим весь час, поки напруга подається на котушку.
Матеріал корпусу клапана зазвичай виготовляється з латуні (сплав меди с цинком), является одним из самых востребованных материалов, который широко применяется при производстве трубопроводной арматуры. Латунные клапаны рассчитаны на высокое давление воды, а благодаря тому, что материал обладает высокой стойкостью к коррозии и выдерживает действие агрессивных сред (технической и морской воды), латунные клапаны характеризуются продолжительным сроком службы. Клапан соленоидный электромагнитный, изготовленный из латуни, может быть установлен в трубопроводной системе со спиртовой или масляной рабочей средой. Более того, при условии правильного выбора арматуры, который проводится в зависимости от материала мембраны, латунные клапаны Smart могут работать в таких средах как дизельное топливо, нефтепродукты, антифриз, этиленгликоль, водные солевые растворы различной концентрации. Клапан электромагнитный для воды может быть изготовлен как из стандартного сплава, так и из особой коррозийностойкой латуни.
Устройство электромагнитного (соленоидного) клапана
Электромагнитный клапан (клапан соленоидный) состоит из следующих основных деталей: корпуса, крышки, мембраны (поршня), пружины, плунжера, штока и электрической катушки (соленоида). Корпуса и крышки клапанов отливают из латуни, нержавеющей стали, чугуна или полимеров: полипропилена, эколона, нейлона и др. Клапаны рассчитаны для использования при различных рабочих средах, давлениях и температурах.
Для плунжерів і штоків застосовують спеціальні магнітні матеріали. Электрокатушки (соленоїди) для клапанів изготовливают в пылезащищенном або герметичному корпусі. Обмотка котушок виконана високоякісним емаль проводом з електротехнічної міді. Приєднання до трубопроводу різьбове або фланцеве. Для підключення до електричної мережі використовується штекер. Управління здійснюється подачею напруги (або імпульсу) на котушку.
Напруги живлення:
Змінного струму AC: 24В, 110В, 220В;
Постійного струму, DC: 12В, 24В;
